• imc BUSDAQflex

    Flexible and intelligent multi-bus data logger

    Get an offer
  • imc BUSDAQflex

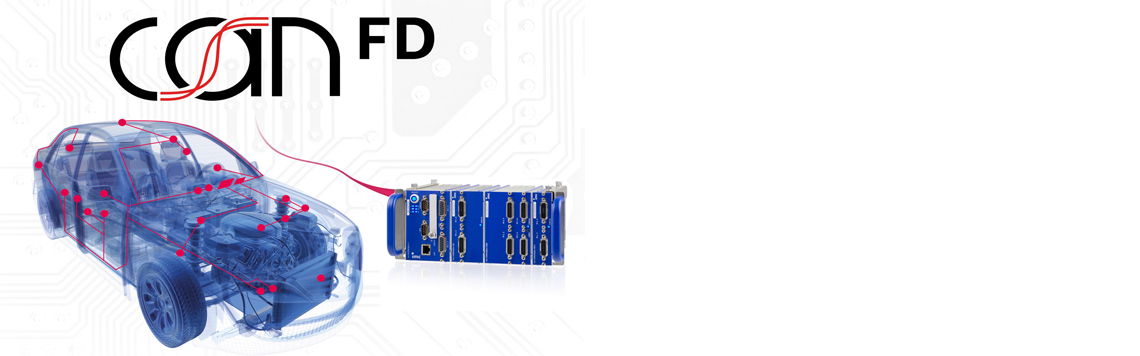

    imc integrates CAN FD into measurement systems

一款資料記錄器 - 滿足多種應用程式

使用智慧 imc BUSDAQflex 資料記錄儀可以連接汽車、鐵路、飛機和機械等工業的常用匯流排系統。除了採集原始資料流程和協定通道資訊之外，這一系列化產品還支援單通道的即時解碼以及如CCP、KWP2000，XCP，OBD2等複雜協議的解碼。標準機型配有2個 CAN節點，並可擴展接入不同工業領域和車輛匯流排，較大機型可達12個節點。





下载样本

Get price details

Further information

完美的實車測試應用

-40° to +85°C



工作温度允许冷凝



地圖標記圖示



可靠地防止發生電源故障時丟失資料



MIL-STD-810F



尤其適合抗衝擊和耐強振



200 ms



睡眠模式下的啟動時間



10 - 50 VDC



電壓輸入範圍更寬



GPS



同步記錄帶有運動資訊的位置資料



與各種匯流排系統和協定進行通信

支援現場匯流排:

  • CAN
  • CAN FD
  • LIN
  • FlexRay
  • J1587
  • XCPoE
  • ARINC
  • PROFIBUS
  • PROFINET
  • Modbus
  • MVB

Supported protocols:

  • CCP
  • KWP2000
  • XCP
  • OBD2
  • UDS
  • DiagOnCan
  • TP2.0
  • GMLAN

良好的聯網性

imc BUSDAQflex 提供範圍廣泛的網路選項：有線或無線。通過乙太網介面，記錄器可以直接連接到您的電腦或公司網路。

對於遠端系統，如車隊管理測試或工廠監控，通過其內部集成的WLAN或外部 imc UMTS 路由器使得無線接入成為可能。使用者可以遠端監控車輛、機器設備和工廠，查看測量資料，確定位置和自訂配置。 imc BUSDAQflex 系列資料記錄儀提供遠端存取的各種可能性：

手動遠端存取

imc BUSDAQflex 支援手動遠端存取標準的ftp 和https協定。使用者可以通過標準的ftp程式載入測量資料，或者通過互聯網流覽器訪問資料記錄器。如果記錄器配備了可選的imc REMOTE web server，伺服器有自己的“主頁”。頁面的設計是通過拖放方式來完成顯示和控制元素。除了明確的資料演示、交互之外，如啟動、停止、觸發等也成為可能

自動的資料傳輸

使用 imc LINK 軟體，一款測量資料自動傳輸和系統狀態監測軟體，使得imc測量系統與PC或伺服器之間實現對接。此外，還可以顯示關於測量和測量設備狀態以及GPS資料的即時資訊。特別方便的是可以直接傳輸資料到 imc FAMOS 以進行自動化的評估或者以結構化的形式存儲到測量資料庫 imc SEARCH。

雲連接

通過整合 imc WEBDEVICES 雲技術，記錄的資料可以自動轉移到雲端，還包括資料完整性檢查。如果需要的話，甚至可以在記錄器中刪除該項資料。此外，雲平臺可以監控特性值，並通過短信或電子郵件發送容量超限的通知。訪問雲是通過標準的互聯網流覽器。使用者可以跟蹤現場狀態資訊、GPS位置和特徵值，以及下載測量資料。

智慧功能

Sleep/Standby1
Wake-on-CAN1
  上電自啟動
  斷電自動備份
  豐富的智慧出發功能
  豐富的即時分析  (imc Online FAMOS)
  發送CAN消息 (with imc Online FAMOS)

1: Only with pure CAN- / LIN equipment without additional field bus interfaces such as CAN FD, FlexRay, etc.

智能的imc Online FAMOS

即時 imc Online FAMOS 平臺可以將輸入的測量資料直接轉換成結果，並且直接在測量設備中直接轉換PC。

 可自由定義的即時計算和分析
 資料簡化專利技術
 功能庫多達190款功能
 即時結果
 任何測量通道和反應觸發的極限監測

簡單卡扣連接組成測量系統

只需一個簡單的卡扣，即可添加資料記錄器

新型的卡扣式imc BUSDAQflex資料記錄器對於測量模組是完美的補充，通過一個簡單的卡扣，構建一個完整的測量系統，可同時保存資料以及提供通用的匯流排界面，比如CAN、LIN、FlexRay以及XCPoE匯流排。imc BUSDAQflex也支援各種協定，如KWP2000, CCP, XCP 或 OBD-2。

機械卡扣式連接，簡單方便

imc CANSASflex-模組系列可以通過機械卡扣迅速連接：無需線纜和緊固件即可很方便的連接模組，實現機械結構和電路連接。

Overview of device variants

imc BUSDAQflex-2-S / imc BUSLOGflex
imc BUSDAQflex-2
imc BUSDAQflex-4
imc BUSDAQflex-6
imc BUSDAQflex-8
imc BUSDAQflex-12

Properties

 imc BUSLOGfleximc BUSDAQflex-2Simc BUSDAQflex-2imc BUSDAQflex-4imc BUSDAQflex-6imc BUSDAQflex-8imc BUSDAQflex-12
Bus interfaces
CAN nodes2222 (max. 4)2 (max. 6)2 (max. 8)2 (max. 12)
Exandablenononoyesyesyesyes
Supported expansion modules   max. 1 modulemax. 2 modulesmax. 3 modulesmax. 5 modules
CAN
CAN FD
LIN
FlexRay
J1587
XCPoE
PROFIBUS
PROFINET-IRT
Modbus
ARINC
MVB (EMD or ESD)
Kistler RoaDyn
APPMOD
Inputs & outputs
Digital inputs   4444
Digital outputs   4444
Connectivity
Ethernet 100 Mbit
WLAN-Adapter (internal)
UMTS/LTE, 3G/4G (external)
GPS connection
Display connection
Data storage
Ring storage
Memory card slotCF-cardCF-cardCF-cardCF-cardCF-cardCF-cardCF-card
Software
Vector-Database (DBC)
imc Online FAMOS
(real-time analysis)
ECU-Protocols
(CCP, XCP, etc.)
imc REMOTE Webserver
imc STUDIO

 Key: default, optional
