imc CRONOSflex: 輸入模組

imc CRONOSflex繼承了imc CRONOS系列的特點,支援機械類、電機類、機械電子類各種感測器的直接測量,可採集多路混合信號,包括類比信號、數位信號、增量編碼器信號,或者現場匯流排信號如CAN-busGM LANLIN等等,這些工作都可以交給imc CRONOSflex來完成。



模組化測量方式

imc CRONOSflex每通道取樣速率達100k,現在更支援單台主機2000kSps採樣,同時配備了軟體控制高精度信號調理器和感測器供電電源。因此,imc CRONOSflex完全可以勝任最嚴酷的資料獲取挑戰,並在要求的環境條件下保證最高的採集精度。



imc CRONOSflex使用最具革新的imc 鎖扣連接技術,您只需哢噠一扣在主機上添加或者拆除模組,就可以瞬間完成類比輸入信號(含信號調理)通道的增減。模組結構堅固,可以被imc STUDIO軟體自動識別,這將帶來無以倫比的模組靈活性。此外,imc CRONOSflex模組還可以分散佈置,通過標準網線與主機或者其他衛星模組相連。

與所有imc資料獲取系統的輸入部分相同,imc CRONOSflex模組集成了信號調理、類比信號濾波、高精度24A/DDSP。以此為基礎,imc提供了多樣化的模組可供選擇,從通用的8通道模組UNI2-8(CRFX/UNI2-8)到各種專用的特殊測量模組。





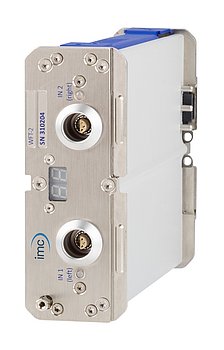

測量模組

測量模組

 UNI2-8UNI4
通道數84
TEDS相容JaJa
每通道取樣速率
最大取樣速率100 kHz100 kHz
最大頻寬48 kHz48 kHz
電壓測量
通道間隔離 Ja
10 V量程JaJa
50 V / 60 V量程JaJa
800 V量程
1000 V量程
電流測量
20 mA內置分流器JaJa
20 mA外置帶分流器的接線盒JaJa
溫度測量
熱電偶JaJa
PT100JaJa
應力應變測量
全橋JaJa
半橋JaJa
1/4橋JaJa
直流激勵JaJa
交流激勵 (CF)
音訊和振動測量
IEPE感測器模式 (ICP-, DeltaTron-, PiezoTron)
ICP接線盒 optionaloptional
電荷測量
內置電荷放大器
雜項
感測器供電JaJa
感測器供電(每通道單獨) Ja
模組寬度(mm)6243
圖例: 基本配置 可選配置

電壓測量 | 電流測量 | 溫度測量

 LV3-8ISO2-8ISOF-8HISO-8HV2-4UHV2-2U2I
通道數888 842+2
TEDS相容JaJa Jaoptional Ja3
每通道取樣速率
最大取樣速率100 kHz100 kHz100 kHz100 kHz100 kHz100 kHz
最大頻寬48 kHz11 kHz48 kHz11 kHz48 kHz48 kHz
電壓測量
通道間隔離 JaJaJaJaJa
10 V量程JaJaJaJaJaJa
50 V / 60 V量程JaJaJaJaJaJa
800 V量程   JaJaJa
1000 V量程   JaJa
電流測量
20 mA內置分流器   Ja
20 mA外置帶分流器的接線盒JaJaJa
溫度測量
熱電偶 JaJaJa
PT100 JaJaJa
應力應變測量
全橋
半橋
1/4橋
直流激勵
交流激勵(CF)
音訊和振動測量
感測器模式 (ICP-, DeltaTron-, PiezoTron)

ICP接線盒

optionaloptional optional
電荷測量
內置電荷放大器
雜項
感測器供電optionaloptional
感測器供電(每通道單獨)
模組寬度(mm)434343828282

應力應變型

 DCB2-8
DCBC2-8B-8
BC-8BR2-4
通道數8  88 8  4
TEDS相容 Ja  Ja  Ja
每通道取樣速率
最大取樣速率100 kHz100 kHz100 kHz100 kHz100 kHz
最大頻寬5 kHz5 kHz48 kHz48 kHz14 kHz
電壓測量
通道間隔離
10 V量程JaJaJaJaJa
50 V / 60 V量程     Ja
800 V量程
1000 V量程
電流測量
20 mA內置分流器JaJaJaJa
20 mA外置帶分流器的接線盒JaJaJa JaJa
溫度測量
熱電偶
PT100
應力應變測量
全橋JaJaJaJaJa
半橋JaJaJaJaJa
1/4橋JaJaJaJaJa
直流激勵JaJaJaJaJa
交流激勵(CF)    Ja
音訊和振動測量
感測器模式 (ICP-, DeltaTron-, PiezoTron)
ICP接線盒

optional optional optional
電荷測量
內置電荷放大器
雜項
感測器供電JaJaJaJaJa
感測器供電(每通道單獨)
模組寬度(mm)6243624343

音訊 | 振動型

 ICPU2-8AUDIO2-4AUDIO2-4-MICQI-4
通道數8444
TEDS相容JaJaJaJa
每通道取樣速率
最大取樣速率100 kHz100 kHz100 kHz100 kHz
最大頻寬48 kHz48 kHz48 kHz48 kHz
電壓測量
通道間隔離 JaJaJa
10 V量程JaJaJaJa
50 V / 60 V量程JaJaJaJa
800 V量程
1000 V量程
電流測量
20 mA內置分流器
20 mA外置帶分流器的接線盒
溫度測量
熱電偶
PT100
應力應變測量
全橋
半橋
1/4橋
直流激勵
交流激勵(CF)
音訊和振動測量
IEPE感測器模式 (ICP-, DeltaTron-, PiezoTron)JaJaJaJa
ICP 接線盒
電荷測量
內置電荷放大器   Ja
雜項
感測器供電  Ja
感測器供電(每通道單獨)
模組寬度(mm)62626262

DI | DO | AO

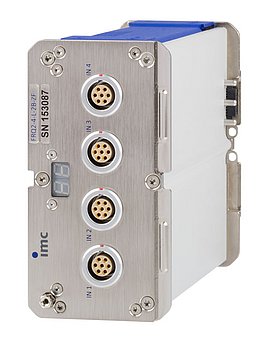

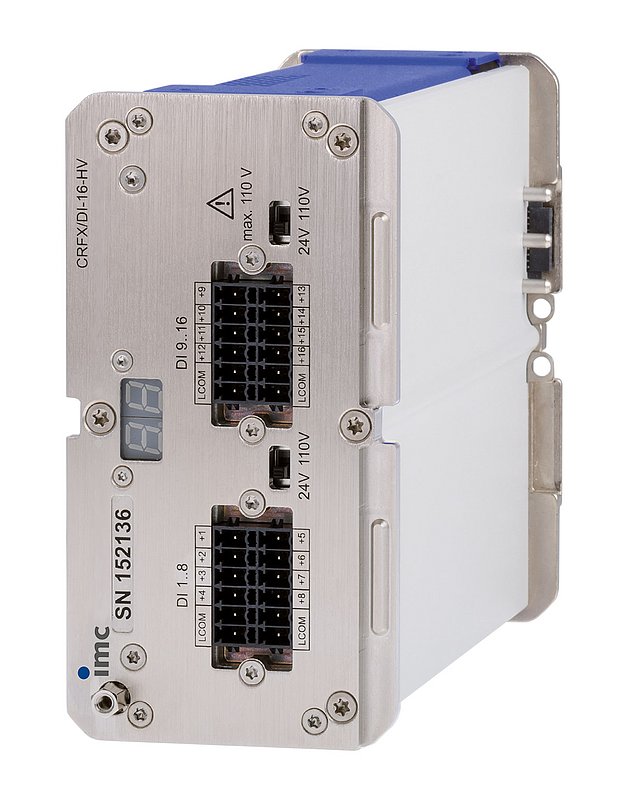

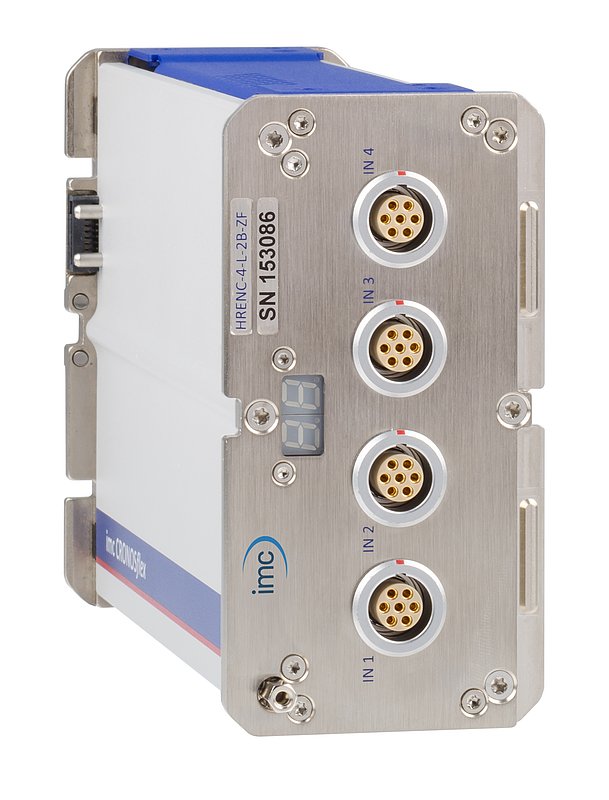

 DI16-DO8-ENC4DI8-DO8-ENC4-DAC4HRENC-4FRQ2-4DI2-16DI2-32DI-16-HV (110V)DO-16-HCDO-32-HCDI2-16-DO-16-HCDO-16-HC-DAC-8DAC-8
Module type
Integrated intothe base unitJaJa
flex-Module  JaJaJaJaJaJaJaJaJaJa
Digital Inputs/Outputs
Input Bits168  163216  16
High Voltage      Ja
Output Bits88     16321616
High Current       JaJaJaJa
Analog Outputs
Analog Outputs 4        88
Incremental Encoder
Inputs4444
Quadrature Mode224
Counter Frequency32 MHz32 MHz256 MHz256 MHz
Analog sin/cos Mode  Ja
Size
Width+40 mm+ 40 mm1112112221

8通道通用輸入模組

 UNI2-8模組內建通用型測量放大器,其8路差分模擬輸入通道,可測量:

  • 電壓或電流 (20mA)
  • 溫度 (熱電偶或PT100)
  • 電橋或應變片(1/4橋、半橋或全橋)
  • IEPE/ICP 感測器 (有配套 DSUB接線盒可選

極大方便外接感測器或橋路測量,內置感測器供電,2.5V24V多檔位元軟體可調

特點:

  • 一款信號調理放大器適用各種物理量
  • 高頻寬48kHz
  • 電壓量程(±5 mV ±50 V)
  • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
  • 圖形化的配置嚮導,便於應變片橋接設定
  • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
  • 即插即量,相容TEDS (IEEE 1451)



典型應用: 最大限度滿足不斷變化的測量或感測器需要。

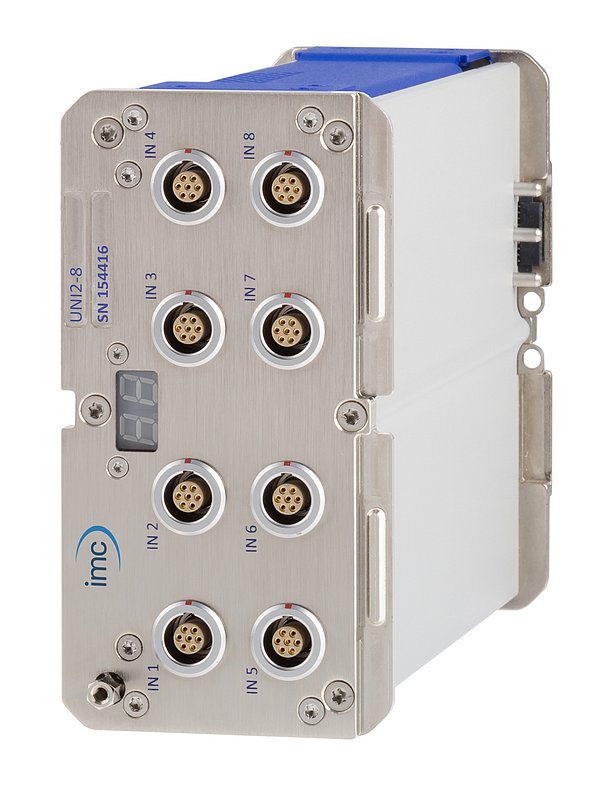

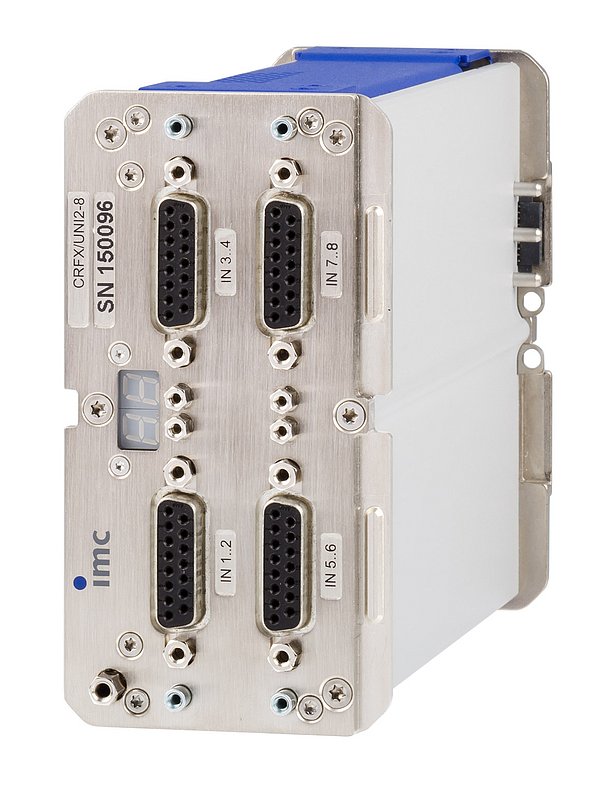

UNI2-8

8通道通用輸入模組

 UNI2-8模組內建通用型測量放大器,其8路差分模擬輸入通道,可測量:

  • 電壓或電流 (20mA)
  • 溫度 (熱電偶或PT100)
  • 電橋或應變片(1/4橋、半橋或全橋)
  • IEPE/ICP 感測器 (有配套 DSUB接線盒可選

極大方便外接感測器或橋路測量,內置感測器供電,2.5V24V多檔位元軟體可調

特點:

  • 一款信號調理放大器適用各種物理量
  • 高頻寬48kHz
  • 電壓量程(±5 mV ±50 V)
  • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
  • 圖形化的配置嚮導,便於應變片橋接設定
  • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
  • 即插即量,相容TEDS (IEEE 1451)



典型應用: 最大限度滿足不斷變化的測量或感測器需要。

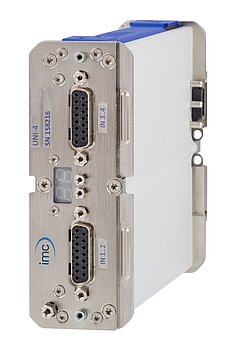

4通道隔離通用模組

 UNI2-4模組內建通用型測量放大器,性價比高,其4路差分模擬輸入通道,可測量:

  • 電壓或電流(隔離輸入)
  • 溫度 (熱電偶,隔離輸入)
  • PT100, PT1000
  • 電橋或應變片(1/4橋、半橋或全橋)
  • IEPE/ICP 感測器 (有配套 DSUB接線盒可選)

當使用模組給外部感測器或阻性電橋供電時,可在軟體中選擇感測器的供電電壓(0.25V~24V/非隔離),且每通道可單獨設置。

在電壓、電流和熱電偶測量時,模組的每個通道都可單獨電氣隔離。獨立A/ D,各通道量程和濾波方式均獨立可調(如抗混濾波器)。

 特點:

  • 可測量電壓、電流、熱電偶,通道間電氣隔離
  • 外接感測器和橋路供電,每通道單獨設置
  • 支持鉑熱電阻PT100PT1000
  • 高頻寬48kHz
  • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω1 kΩ
  • 即插即量,相容TEDS (IEEE 1451)

典型應用: 最大限度滿足不斷變化的測量或感測器需要,包括各通道感測器供電獨立可調。

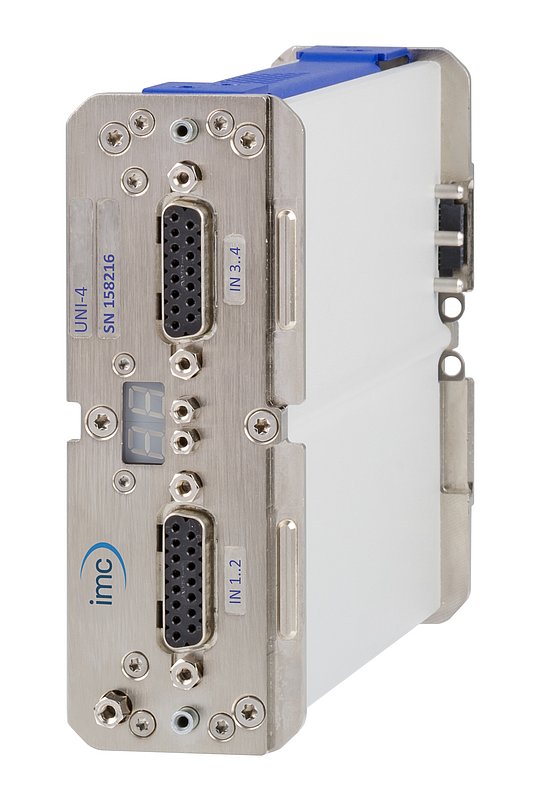

    UNI-4

    4通道隔離通用模組

     UNI2-4模組內建通用型測量放大器,性價比高,其4路差分模擬輸入通道,可測量:

    • 電壓或電流(隔離輸入)
    • 溫度 (熱電偶,隔離輸入)
    • PT100, PT1000
    • 電橋或應變片(1/4橋、半橋或全橋)
    • IEPE/ICP 感測器 (有配套 DSUB接線盒可選)

    當使用模組給外部感測器或阻性電橋供電時,可在軟體中選擇感測器的供電電壓(0.25V~24V/非隔離),且每通道可單獨設置。

    在電壓、電流和熱電偶測量時,模組的每個通道都可單獨電氣隔離。獨立A/ D,各通道量程和濾波方式均獨立可調(如抗混濾波器)。

     特點:

    • 可測量電壓、電流、熱電偶,通道間電氣隔離
    • 外接感測器和橋路供電,每通道單獨設置
    • 支持鉑熱電阻PT100PT1000
    • 高頻寬48kHz
    • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω1 kΩ
    • 即插即量,相容TEDS (IEEE 1451)

    典型應用: 最大限度滿足不斷變化的測量或感測器需要,包括各通道感測器供電獨立可調。






      8通道高解析度電壓/電流測量模組

      LV3-8 差分測量模組,其8路通道可測量:

      • 電壓或電流 (20mA)
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)

      特點:

      • 高解析度的電壓/電流測量
      • 輸入電壓可調 (±5 mV ±50 V)
      • 高頻寬48kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用適合高頻寬下電壓和20mA 過程參數的測量。





      LV3-8

      8通道高解析度電壓/電流測量模組

      LV3-8 差分測量模組,其8路通道可測量:

      • 電壓或電流 (20mA)
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)

      特點:

      • 高解析度的電壓/電流測量
      • 輸入電壓可調 (±5 mV ±50 V)
      • 高頻寬48kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用適合高頻寬下電壓和20mA 過程參數的測量。






      8通道隔離模組

      ISO2-8 隔離差分測量模組,其8路通道適用於電氣隔離浮地通道的精密測量:

      • 電壓或電流(20mA)
      • 溫度 (熱電偶 PT100)
      • ICP 感測器(有配套 DSUB接線盒可選)

      特點:

      • 通道間電氣隔離
      • 輸入電壓可調 (±5 mV ±50 V)
      • 頻寬 11 kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合汽車或鐵路部門,在不確定地面參考電壓情況下的測量。





      ISO2-8

      8通道隔離模組

      ISO2-8 隔離差分測量模組,其8路通道適用於電氣隔離浮地通道的精密測量:

      • 電壓或電流(20mA)
      • 溫度 (熱電偶 PT100)
      • ICP 感測器(有配套 DSUB接線盒可選)

      特點:

      • 通道間電氣隔離
      • 輸入電壓可調 (±5 mV ±50 V)
      • 頻寬 11 kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合汽車或鐵路部門,在不確定地面參考電壓情況下的測量。






      8通道快速隔離差分模組

      The ISOF-8隔離差分測量模組,其8路通道適合精密隔離測量:

      • 電壓或電流(20mA)
      • 溫度 (熱電偶 PT100)
      • IEPE/ICP感測器 (有配套 DSUB接線盒可選)

      特點:

      • 通道間電氣隔離
      • 輸入電壓可調 (±50 mV ±60 V)
      • 高頻寬 48 kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用:適合汽車或鐵路部門,當地面參考電壓不確定時提供高頻寬的信號測量。





      ISOF-8

      8通道快速隔離差分模組

      The ISOF-8隔離差分測量模組,其8路通道適合精密隔離測量:

      • 電壓或電流(20mA)
      • 溫度 (熱電偶 PT100)
      • IEPE/ICP感測器 (有配套 DSUB接線盒可選)

      特點:

      • 通道間電氣隔離
      • 輸入電壓可調 (±50 mV ±60 V)
      • 高頻寬 48 kHz
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用:適合汽車或鐵路部門,當地面參考電壓不確定時提供高頻寬的信號測量。

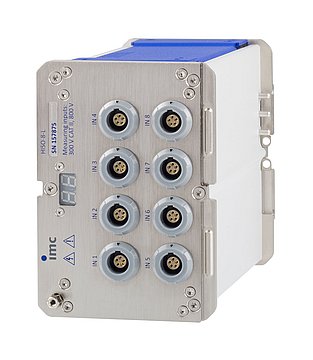

      HISO-8

      8通道高隔离模块

      HISO-8是一款带8个模拟输入的隔离差分测量放大器模块,适用于高共模隔离800 V情况下,测量小电压信号。根据所选型号,可支持下列信号和传感器类型:

      • 电压 (±50 mV 至 ±60 V)
      • 电流 (20 mA)
      • PT100, PT1000 温度传感器
      • 热电偶

      特点:

      • 通道间隔离,电流分立输入
      • 高共模隔离 800 V
      • 过压保护 ±600 V (差分)
      • 高信号带宽 11 kHz
      • 独立A/D,各通道滤波方式(如抗混滤波)单独可调

      典型应用:

      • eMobility测试 (例如,电动汽车或混合动力汽车)
      • 即使在危险情况下,也必须充分保证人身安全的测试
      • 高电压部件的测量,如电池、电力电子元件和电源电路;测量低电压,包括外部电流测量分流器上的信号。

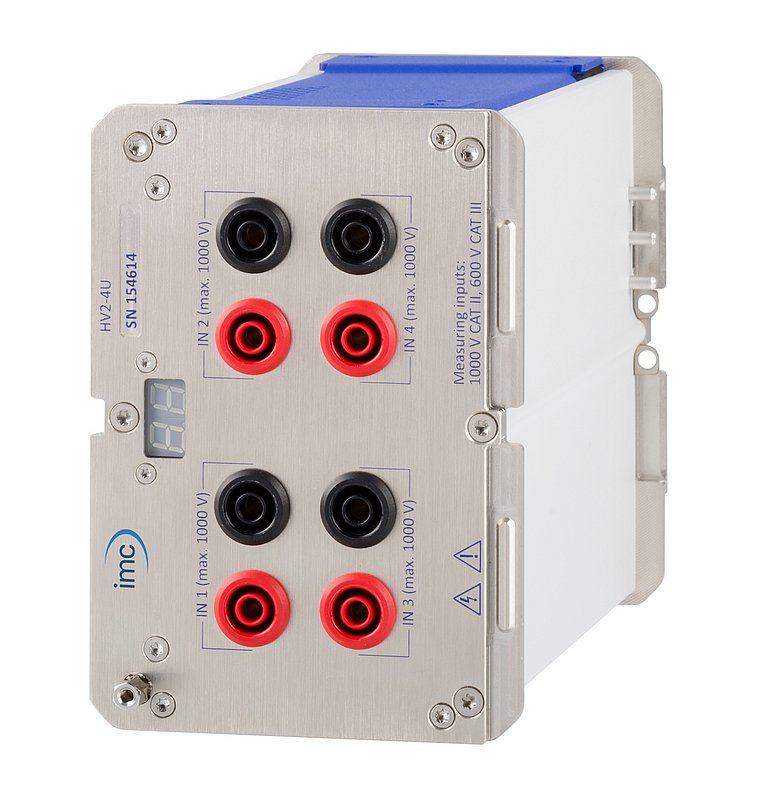

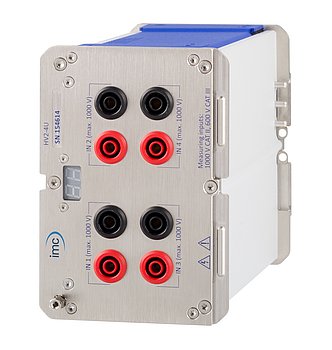

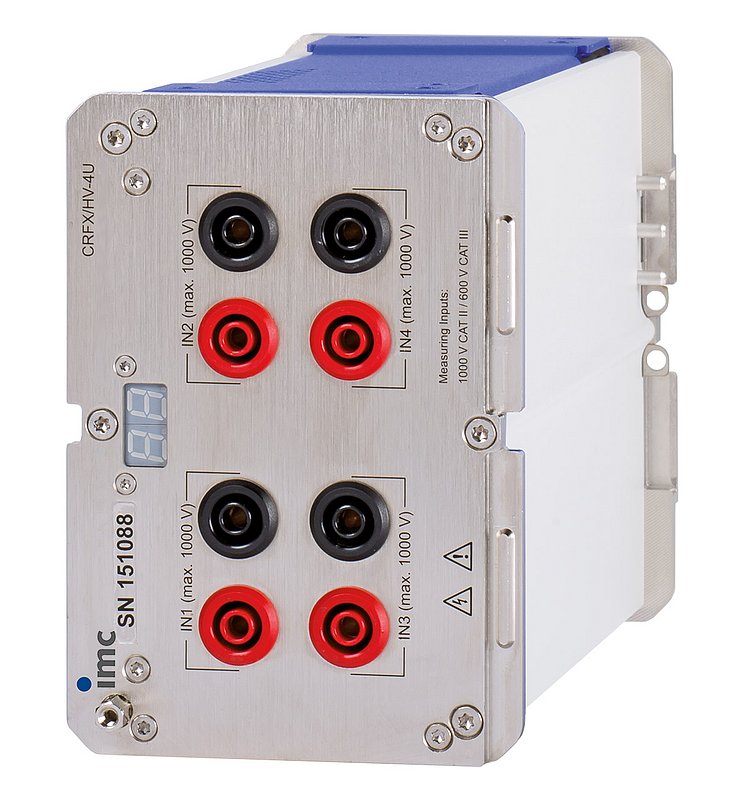

      4通道高壓隔離測量模組

      HV2-4U 高壓輸入模組有4個通道,適用於高達1000 V的大電壓隔離測量。

      imc CRONOSflex高壓輸入模組(CRFX/HV-4U)適用於高達±1000V的大電壓隔離測量,例如電動車系統或混合動力汽車的電能品質監測

      特點:

      • 測量600V高壓的電壓有效值,防護等級符合 CATIII (1000 VRMS (CAT II))
      • 頻寬48kHz-3dB
      • 支持測量至50次諧波,相位差小於
      • 各通道電壓輸入範圍單獨可調(±1000V~2.5V



      典型應用:適合功率測量、電動機測量、電池組和燃料電池等的測量。

      HV2-4U

      4通道高壓隔離測量模組

      HV2-4U 高壓輸入模組有4個通道,適用於高達1000 V的大電壓隔離測量。

      imc CRONOSflex高壓輸入模組(CRFX/HV-4U)適用於高達±1000V的大電壓隔離測量,例如電動車系統或混合動力汽車的電能品質監測

      特點:

      • 測量600V高壓的電壓有效值,防護等級符合 CATIII (1000 VRMS (CAT II))
      • 頻寬48kHz-3dB
      • 支持測量至50次諧波,相位差小於
      • 各通道電壓輸入範圍單獨可調(±1000V~2.5V



      典型應用:適合功率測量、電動機測量、電池組和燃料電池等的測量。

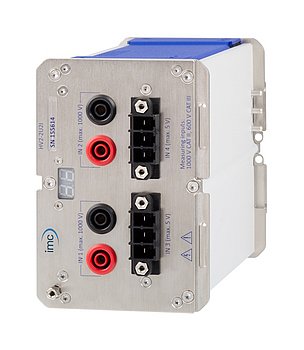

      4通道高壓高流隔離測量模組

      HV2-2U2I 4通道高壓高流隔離模組,其中2個通道可用於1000V以內的大電壓測量,2個通道可用於電流探頭的測量。

      特點:

      • 測量600V高壓的電壓有效值,防護等級符合 (CAT III)/1000 VRMS (CAT II)
      • 模擬頻寬滿足50次諧波測量
      • 支援電流探頭或低電壓測量
      • 直接連接羅氏線圈(電流互感器)
      • 電流探頭振幅回應可存儲在TEDS和導入測量

      典型應用:適合功率測量、電動機測量、電池組和燃料電池等的測量。





      HV2-2U2I

      4通道高壓高流隔離測量模組

      HV2-2U2I 4通道高壓高流隔離模組,其中2個通道可用於1000V以內的大電壓測量,2個通道可用於電流探頭的測量。

      特點:

      • 測量600V高壓的電壓有效值,防護等級符合 (CAT III)/1000 VRMS (CAT II)
      • 模擬頻寬滿足50次諧波測量
      • 支援電流探頭或低電壓測量
      • 直接連接羅氏線圈(電流互感器)
      • 電流探頭振幅回應可存儲在TEDS和導入測量

      典型應用:適合功率測量、電動機測量、電池組和燃料電池等的測量。






      8通道應變測量模組

      DCB(C)2-8內建直流電橋放大器,有8路差分模擬輸入,可測量:

      • 電壓或電流(20mA)
      • 應變片或橋路感測器
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)
      • 可為外部感測器或電橋測量提供供電,多檔位元軟體可調。

      特點:

      • 常規信號頻寬5 kHz
      • 感測器供電,電壓軟體可調
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選配高密度DSUB-26接線盒

      典型應用:適合應變片測量、稱重感測器、壓力感測器和各種電壓信號的測量。





      DCB2-8 & DCBC2-8

      8通道應變測量模組

      DCB(C)2-8內建直流電橋放大器,有8路差分模擬輸入,可測量:

      • 電壓或電流(20mA)
      • 應變片或橋路感測器
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)
      • 可為外部感測器或電橋測量提供供電,多檔位元軟體可調。

      特點:

      • 常規信號頻寬5 kHz
      • 感測器供電,電壓軟體可調
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選配高密度DSUB-26接線盒

      典型應用:適合應變片測量、稱重感測器、壓力感測器和各種電壓信號的測量。






      8通道高頻寬應變測量模組

      B(C)-8內建直流電橋放大器,有8路高頻寬差分模擬輸入,可測量:

      • 電壓或電流(20mA)
      • 應變片或橋路感測器
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)
      • 可為外部感測器或電橋測量提供供電,多檔位元軟體可調。

      特點:

      • 超高頻寬48 kHz
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選配高密度DSUB接線盒

      典型應用:提供高頻寬的應變片測量、稱重感測器、壓力感測器和各種電壓信號的測量。





      B-8 & BC-8

      8通道高頻寬應變測量模組

      B(C)-8內建直流電橋放大器,有8路高頻寬差分模擬輸入,可測量:

      • 電壓或電流(20mA)
      • 應變片或橋路感測器
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)
      • 可為外部感測器或電橋測量提供供電,多檔位元軟體可調。

      特點:

      • 超高頻寬48 kHz
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選配高密度DSUB接線盒

      典型應用:提供高頻寬的應變片測量、稱重感測器、壓力感測器和各種電壓信號的測量。






      4通道高精度應變測量模組

      BR2-4 模組提供直流和交流橋路測量,有4路通道,可測量:

      • 4路應變片測量,DC/CF(AC)激勵可調
      • LVDT
      • 電壓或電流(20mA)
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)

      特點:

      • 電橋和LVDT感測器的載波橋路激勵(5kHz
      • 雙補償(支援全橋5/6線配置)
      • 支持對稱橋路激勵:交流/直流的(1V/2.5V/5V)電壓供電
      • 支援電纜斷線檢測
      • 內置分流校準的調平電阻
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定

      典型應用: 載頻橋路激勵可抑制雜訊和提高穩定性,並適合LVDT和電感式位移計。





      BR2-4

      4通道高精度應變測量模組

      BR2-4 模組提供直流和交流橋路測量,有4路通道,可測量:

      • 4路應變片測量,DC/CF(AC)激勵可調
      • LVDT
      • 電壓或電流(20mA)
      • IEPE/ICP感測器(有配套 DSUB接線盒可選)

      特點:

      • 電橋和LVDT感測器的載波橋路激勵(5kHz
      • 雙補償(支援全橋5/6線配置)
      • 支持對稱橋路激勵:交流/直流的(1V/2.5V/5V)電壓供電
      • 支援電纜斷線檢測
      • 內置分流校準的調平電阻
      • 內置平衡電阻軟體切換(1/4橋可選120Ω350Ω
      • 圖形化配置嚮導簡化應變片組橋設定

      典型應用: 載頻橋路激勵可抑制雜訊和提高穩定性,並適合LVDT和電感式位移計。






      8通道IEPE/ICP信號測量模組

      ICPU2-8 模組有8個通道,可廣泛測量:

      • IEPE/ICP感測器 (回饋電流4 mA)
      • 電壓 (AC / DC 耦合)
      • BNC接頭,相容各種ICP感測器(ICP, DELTATRON®, PIEZOTRON® sensors)

      特點:

      • 高頻寬 48 kHz
      • 輸入電壓可調 (±5 mV ±50 V)
      • 輸入耦合軟體可調:DC, AC, AC(帶回饋電流)
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合振動雜訊分析和加速度測量。

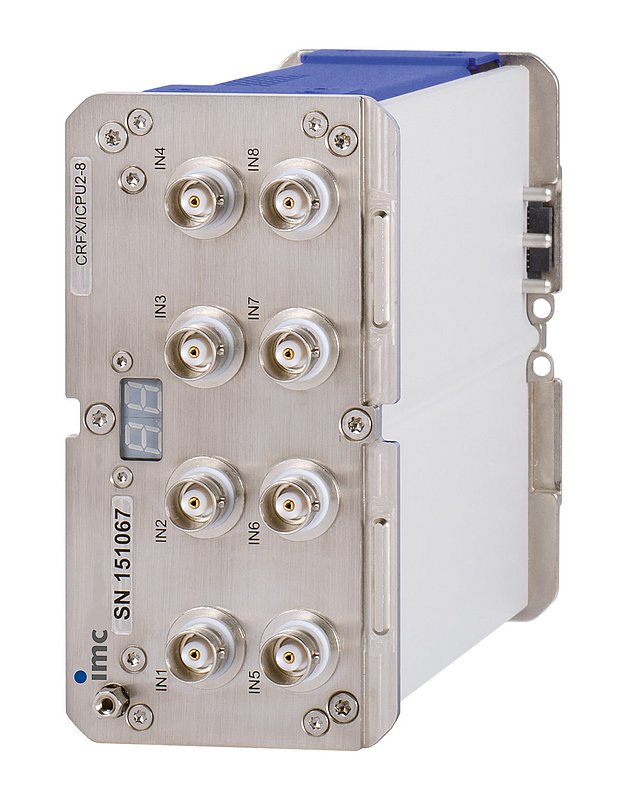

      ICPU2-8

      8通道IEPE/ICP信號測量模組

      ICPU2-8 模組有8個通道,可廣泛測量:

      • IEPE/ICP感測器 (回饋電流4 mA)
      • 電壓 (AC / DC 耦合)
      • BNC接頭,相容各種ICP感測器(ICP, DELTATRON®, PIEZOTRON® sensors)

      特點:

      • 高頻寬 48 kHz
      • 輸入電壓可調 (±5 mV ±50 V)
      • 輸入耦合軟體可調:DC, AC, AC(帶回饋電流)
      • 獨立A/D,各通道濾波方式(如抗混濾波)單獨可調
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合振動雜訊分析和加速度測量。






      4通道音訊信號測量模組


      AUDIO2-4測量模組有4個電氣隔離通道,可測量:

      • IEPE/ICP感測器 (回饋電流4 mA)
      • 電壓 (AC / DC 耦合)

      BNC接頭,相容各種ICP感測器(ICP, DELTATRON®, PIEZOTRON® sensors)

      特點:

      • 通道間電氣隔離
      • 堅固、適合帶回饋電流的採集
      • 信號頻寬 48 kHz
      • 大信號雜訊比 (-110dB SNR)
      • 低信號失真(-115dB THD)
      • 高精度測量各種電壓信號
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選支援電容式麥克風的專用型號(AUDIO2-4-MIC

      典型應用:適合振動雜訊分析和加速度測量。

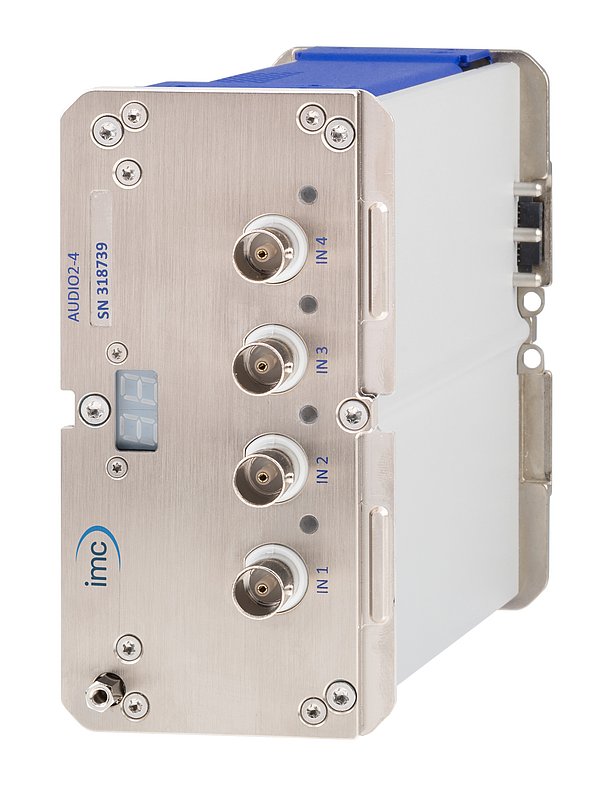

      AUDIO2-4 & AUDIO2-4-MIC

      4通道音訊信號測量模組


      AUDIO2-4測量模組有4個電氣隔離通道,可測量:

      • IEPE/ICP感測器 (回饋電流4 mA)
      • 電壓 (AC / DC 耦合)

      BNC接頭,相容各種ICP感測器(ICP, DELTATRON®, PIEZOTRON® sensors)

      特點:

      • 通道間電氣隔離
      • 堅固、適合帶回饋電流的採集
      • 信號頻寬 48 kHz
      • 大信號雜訊比 (-110dB SNR)
      • 低信號失真(-115dB THD)
      • 高精度測量各種電壓信號
      • 即插即量,相容TEDS (IEEE 1451)
      • 可選支援電容式麥克風的專用型號(AUDIO2-4-MIC

      典型應用:適合振動雜訊分析和加速度測量。






      4-通道電荷和音訊測量模組

      QI-4是一款通道間隔離的電荷測量模組,有4個通道。每通道有2BNC輸入端,可測量電荷、ICP和電壓等信號:

      • 准靜態或動態電荷
      • 壓電式感測器
      • 電流回饋式IEPE感測器(ICP®, Deltatron®, Piezotron®)
      • 電壓 (AC /DC 耦合)

      特點:

      • 准靜態測試,低漂移電荷測量
      • 通道間電氣隔離
      • 高隔離、低漏電流電荷輸入
      • 信號頻寬 48 kHz
      • 大信號雜訊比 (-110dB SNR)
      • 低信號失真(-115dB THD)
      • 支援斷線檢測,帶電流回饋AC耦合方式
      • 可選同軸電纜介面替代標準版BNC接頭
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合惡劣環境(溫度,輻射,壓力等)下的電荷感測器測量(力、壓力、加速度等),如:電機牽引車輛試驗台、振動和雜訊檢測、聲發射分析等。





      QI-4

      4-通道電荷和音訊測量模組

      QI-4是一款通道間隔離的電荷測量模組,有4個通道。每通道有2BNC輸入端,可測量電荷、ICP和電壓等信號:

      • 准靜態或動態電荷
      • 壓電式感測器
      • 電流回饋式IEPE感測器(ICP®, Deltatron®, Piezotron®)
      • 電壓 (AC /DC 耦合)

      特點:

      • 准靜態測試,低漂移電荷測量
      • 通道間電氣隔離
      • 高隔離、低漏電流電荷輸入
      • 信號頻寬 48 kHz
      • 大信號雜訊比 (-110dB SNR)
      • 低信號失真(-115dB THD)
      • 支援斷線檢測,帶電流回饋AC耦合方式
      • 可選同軸電纜介面替代標準版BNC接頭
      • 即插即量,相容TEDS (IEEE 1451)

      典型應用: 適合惡劣環境(溫度,輻射,壓力等)下的電荷感測器測量(力、壓力、加速度等),如:電機牽引車輛試驗台、振動和雜訊檢測、聲發射分析等。






      [Translate to Chinese (Simplified):] Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

      • quasistatischen und dynamischen Ladungen
      • piezoelektrischen Sensoren
      • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
      • Spannung (AC und DC Kopplung)

      Stärken:

      • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
      • kanalindividuelle galvanische Isolierung
      • Signalbandbreite 48 kHz
      • großer Signal-Rausch-Abstand (-110 dB SNR)
      • geringe Signalverzerrungen (-115 db THD)
      • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
      • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
      • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

      Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

      HRENC-4

      4通道脉冲和频率测量模块

      imc CRONOSflex 模块 (CRFX/HRENC-4),适用于测量信号中的高精度时间和频率信息。与模拟采集通道不同,实际测量计数类信号,不是以固定时间间隔的重复采样所组成;相反,通过数字计数器,确定已发生的脉冲数或确定的信号斜率事件之间的时间间隔。对于时间测量/最大频率,分辨率可达到256MHz,约为3.9 ns。当使用双轨正弦/余弦信号编码器时,执行转换为数字值(比较器)以确定旋转方向(完整周期)和绝对数量。另外,关于位置的详细信息可以通过正弦/余弦信号的模拟评估而获得,从而进一步提高分辨率。

      特点:

      • HRENC-4既是数字比较器,又可用于模拟信号评估(正弦/余弦信号)
      • 全调节(差分输入和滤波器)
      • 高时间分辨率 256 MHz
      • 精确的时间测量,如速度反馈等

      [Translate to Chinese (Simplified):] Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

      • quasistatischen und dynamischen Ladungen
      • piezoelektrischen Sensoren
      • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
      • Spannung (AC und DC Kopplung)

      Stärken:

      • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
      • kanalindividuelle galvanische Isolierung
      • Signalbandbreite 48 kHz
      • großer Signal-Rausch-Abstand (-110 dB SNR)
      • geringe Signalverzerrungen (-115 db THD)
      • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
      • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
      • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

      Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

      FRQ2-4

      CRFX / FRQ2模块专为将非电气物理量转换为频率的传感器而设计。 这些传感器进入“空置状态”(输入值= 0)时的频率输出不为0。 结合缩放因子的物理单位可以输入到基卡上。通过在"放大器调整"的对话框中对该静止状态进行去皮处理作为零位。 比这个“空置状态”更小的频率将被显示为负的物理值。




      此系列模組提供數位信號的輸入、輸出量採集,延展imc CRONOSflex系統在控制測量環境下的能力,如:試驗台。其數位量輸入模組(DI2-xx)可對TTL/CMOS24 V 邏輯電平採樣。

      DI2-xx特點:

      • 電氣隔離、4位一組
      • 分組設置5V or 24V電平 (8位一組)

      數位輸出模組(DO-xx-HC) 提供隔離的控制信號,具有輸出高電流能力。信號狀態通過imc Online FAMOS即時計算或分配的觸發機器狀態而產生。

      DO-xx-HC特點:

      • 電氣隔離8位一組
      • 相容5V24V電壓輸出電平
      • 可配置的驅動模式(開漏/開源/圖騰柱)
      • 驅動電流0.7A/Bit (拉電流和灌電流)

      16通道模組提供相同類型的16位元數位輸入(DI)或數位輸出(DO)

      32通道模組可選擇純數位輸入(DI)或數位輸出(DO),以及混合型(16+16)。這些模組相當於雙模組使用,各自具有ID7段顯示。





      DIO數位信號採集與控制模組

      此系列模組提供數位信號的輸入、輸出量採集,延展imc CRONOSflex系統在控制測量環境下的能力,如:試驗台。其數位量輸入模組(DI2-xx)可對TTL/CMOS24 V 邏輯電平採樣。

      DI2-xx特點:

      • 電氣隔離、4位一組
      • 分組設置5V or 24V電平 (8位一組)

      數位輸出模組(DO-xx-HC) 提供隔離的控制信號,具有輸出高電流能力。信號狀態通過imc Online FAMOS即時計算或分配的觸發機器狀態而產生。

      DO-xx-HC特點:

      • 電氣隔離8位一組
      • 相容5V24V電壓輸出電平
      • 可配置的驅動模式(開漏/開源/圖騰柱)
      • 驅動電流0.7A/Bit (拉電流和灌電流)

      16通道模組提供相同類型的16位元數位輸入(DI)或數位輸出(DO)

      32通道模組可選擇純數位輸入(DI)或數位輸出(DO),以及混合型(16+16)。這些模組相當於雙模組使用,各自具有ID7段顯示。






      這款imc CRONOSflex模組(CRFX/DI-16-HV) 配備數字輸入,可對符合24 V 110 V邏輯標準的信號採樣。其接頭形式為4位一體的端子,並可透過開關每8位元一組設置邏輯標準。

      特點:

      • 隔離的、4位一組
      • 輸入電平可配置





      16通道高電壓數位輸入模組(110 V / 24 V)

      這款imc CRONOSflex模組(CRFX/DI-16-HV) 配備數字輸入,可對符合24 V 110 V邏輯標準的信號採樣。其接頭形式為4位一體的端子,並可透過開關每8位元一組設置邏輯標準。

      特點:

      • 隔離的、4位一組
      • 輸入電平可配置






      用於提供控制或驅動輸出的模組 (copy 1)

      此系列模組可提供類比控制輸出和8通道的驅動信號。具體輸出量由imc Online FAMOS對測量通道進行即時計算而得出。

      DAC特點:

      • ±10 V輸出電壓電平,具有最大±10 mA的驅動電流
      • 確保啟動電平為0 V,而無未定義的暫態狀態
      • 對地短路保護
      • 高達50 kHz的輸出率

      除此之外,這款DAC模組還可以與額外的16通道數位輸出模組(DO-16-HC)組合成雙模組使用。數位輸出提供隔離的控制信號,並具有輸出高電流的能力。信號狀態通過imc Online FAMOS即時計算或分配的觸發機器狀態而產生。

      DO-16-HC特點:

      • 電氣隔離 8 位一組
      • 相容5 V 24 V 電壓輸出電平
      • 可配置的驅動模式(開漏/開源/圖騰柱)
      • 驅動電流0.7 A / Bit (拉電流和灌電流)



      這款雙模組相當於兩個邏輯模組使用,各自具有ID7段顯示。

      用於提供控制或驅動輸出的模組

      此系列模組可提供類比控制輸出和8通道的驅動信號。具體輸出量由imc Online FAMOS對測量通道進行即時計算而得出。

      DAC特點:

      • ±10 V輸出電壓電平,具有最大±10 mA的驅動電流
      • 確保啟動電平為0 V,而無未定義的暫態狀態
      • 對地短路保護
      • 高達5 kHz的輸出率

      除此之外,這款DAC模組還可以與額外的16通道數位輸出模組(DO-16-HC)組合成雙模組使用。數位輸出提供隔離的控制信號,並具有輸出高電流的能力。信號狀態通過imc Online FAMOS即時計算或分配的觸發機器狀態而產生。

      DO-16-HC特點:

      • 電氣隔離 8 位一組
      • 相容5 V 24 V 電壓輸出電平
      • 可配置的驅動模式(開漏/開源/圖騰柱)
      • 驅動電流0.7 A / Bit (拉電流和灌電流)



      這款雙模組相當於兩個邏輯模組使用,各自具有ID7段顯示。

      Top
