車用慣導平臺
SPEEDBOX-INS 頂級汽車測試和賽車開發儀器。
200Hz測量與輸出:側傾角、俯仰角、橫擺角、方位角、坡度、速度、加速度與距離

- 性能最佳
- 200Hz輸出(脈衝、CAN或模擬)
- 高精度、結合GPS 和慣性參數,即使GPS收信不佳,亦確保測量不中斷
SPEEDBOX-INS產品設計意在提升標準產品SPEEDBOX的精確度和靈活性,為汽車測試提供更佳的解決方案!該系統由一部SPEEDBOX和一套安裝在車頂上的感測器加天線元件構成。
三種型號供選擇,可滿足不同應用對精度的要求:
- SPEEDBOX-INS標準雙天線——快捷安裝、高精度、即插即量
- SPEEDBOX-INS軍工級雙天線——提升標準雙天線測量精度
- SPEEDBOX-INS軍工級單天線——適合航空動力學或空間應用

INS感測器與SPEEDBOX單元相連,從而使SPEEDBOX即時結合原始慣性參數和GPS信號,從而精確測量車輛的側傾角(Roll)、俯仰角(Pitch)、橫擺角(Yaw)、方位角(Heading)、坡度(Gradient)、速度(Velocity)、加速度(Accelerations)與距離(Distance)。
所有測量信號均具有毫秒級的低延遲,且為200Hz的無插值輸出。
為精確測量試驗時的車輛反應,200Hz的更新率相當重要,可以確保運動時的資料是準確的。SPEEDBOX系統為汽車測試進行了優化,在確保盡可能高的更新率的同時也保證系統測量時不引入雜訊!
因為SPEEDBOX-INS使用的是結合慣性參數的GPS技術,即使在GPS信號微弱或丟失的情況下也能持續輸出測量資料,例如在穿過隧道或橋樑時。在這些條件下的典型精度,如下表所示:

雙天線 SPEEDBOX-INS
尺寸足夠大,使其更適合越野車測試。雙天線系統的優點是,當車輛靜止時完全初始化,提供優質GPS信號。設備的安裝幾分鐘內便可完成,一旦完成GPS鎖定就能輸出資料,而不需要事先“學習演練”。既可以通過使用安全的吸盤支架來實現臨時安裝,也提供永久式固定點。
双天线 SPEEDBOX-INS
尺寸足够大,使其更适合越野车测试。双天线系统的优点是,当车辆静止时完全初始化,提供优质GPS信号。设备的安装几分钟内便可完成,一旦完成GPS锁定就能输出数据,而不需要事先“学习演练”。既可以通过使用安全的吸盘支架来实现临时安装,也提供永久式固定点。
單天線SPEEDBOX_INS
令人難以置信的精度、結構緊湊、強力吸盤迅速安裝(臨時)
單天線SPEEDBOX-INS系統的緊湊型尺寸,使其成為空氣動力學和空間狹小應用、專業的賽車級車輛和摩托車的理想之選。高動態的姿態資料可用於調整和開發賽車底盤和懸掛。對於雙天線系統,在輸出匯合後的資料之前,有一個短暫的初始化過程,緊湊的外形使其更容易適應雙天線的需要。高動態(如賽車)系統完成初始化一般不到一分鐘,但在低動態應用(如拖拉機),這可能需要幾分鐘的時間。

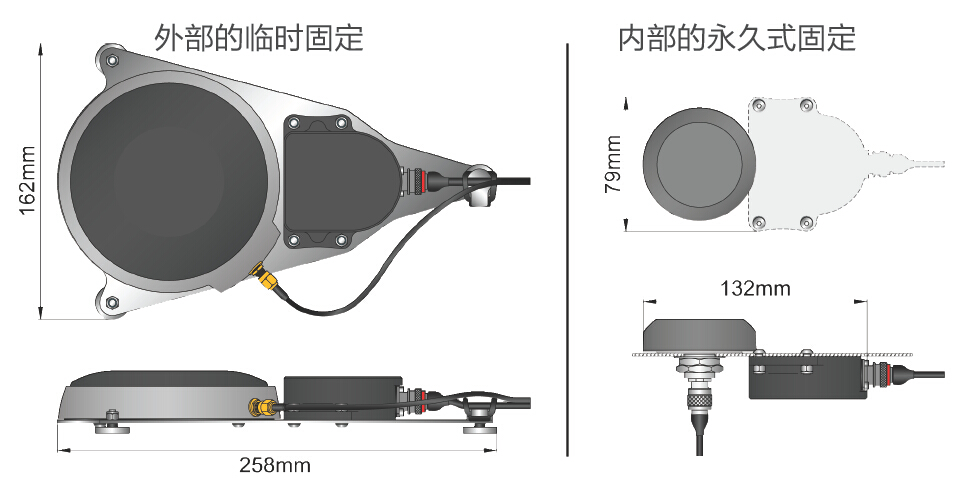

我們提供單天線元件兩種安裝選項:一種是磁性吸盤吸附式安裝,另一種則更適合空氣動力學測試的永久式固定安裝選項。永久式固定選項適合長時間測試或專業賽車,採用機械方式固定在車輛上。
