imc CANSAS测量模块是imc数据记录器的扩展,比如 imc CRONOScompact 或者 imc BUSDAQ。可以很好的匹配,用于控制装置开发或者ECU测试,可实时获取或者计算汽车总线数据。
T-10 | UTI-6 | ENC-6 | HISO-UT-6-3L | HISO-T-8-2L | HISO-HV-4 | |
---|---|---|---|---|---|---|
Channel number | 10 | 6 | 6 | 6 | 8 | 4 |
Sampling rate / channel | 100 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 100 Hz | 1000 Hz |
Bandwidth / channel | 20 Hz | 400 Hz | 2 MHz | 400 Hz | 33 Hz | 400 Hz |
Galvanic isolation | ||||||
Sensor supply | ||||||
Input signals | ||||||
Voltage max. Voltage | 60 V | 100 V | 1500 V | |||
Current 0 … 20mA | ||||||
RTD (PT100 … PT1000) | ||||||
NTC, resistance (100 Ohm ... 100 kOhm) | ||||||
Thermocouple | ||||||
Frequency | ||||||
Distance | ||||||
Angle | ||||||
Speed | ||||||
RPM | ||||||
Time | ||||||
Socket | ||||||
LEMO | ||||||
Thermo | ||||||
Banana |

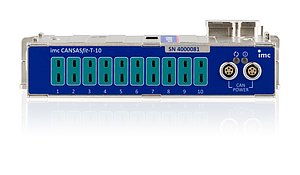

imc CANSASfit-T-10
10通道温度测量模块
imc CANSASfit系列的T-10模块是10通道使用热电偶测量温度的模块。
特点:
- 耐高温
- 模块运行温度:从 -40°C 到 125°C
- 坚固主机
- 小型和紧凑型设计
- 机械结构和电器使用卡扣式连接
- 24 位 A/D转换
典型的应用:
在移动测试中,发动机舱测量环境高温且恶劣,T-10模块尤其适合。

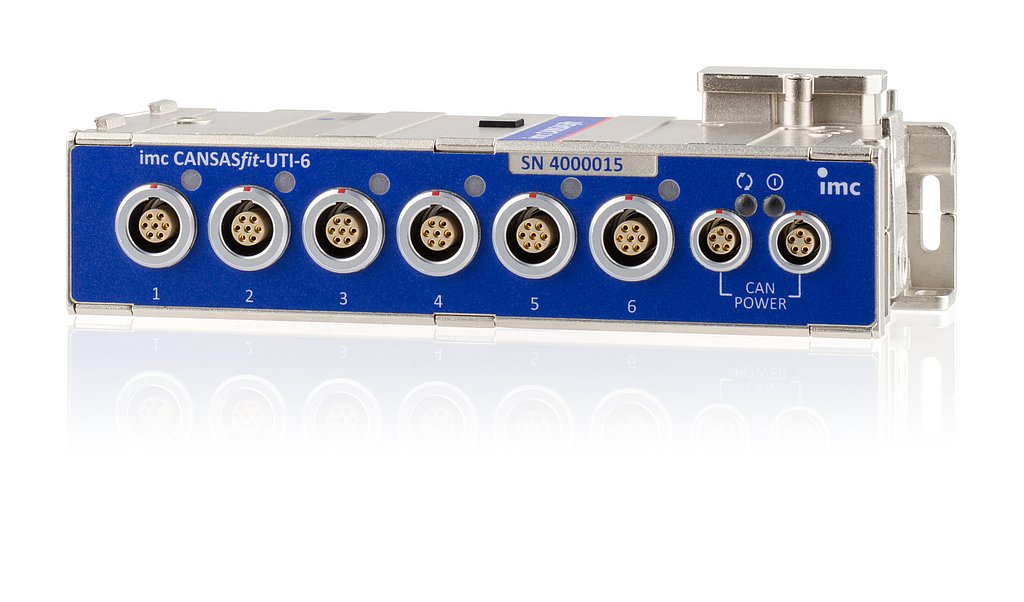

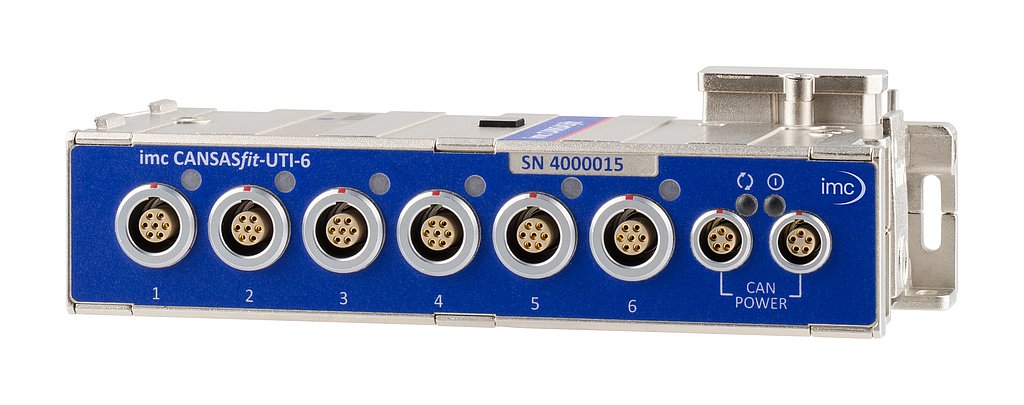

imc CANSASfit-UTI-6
6通道测量模块,可测量电压、电流和温度
imc CANSASfit系列的UTI-6模块有6个通道,可获取模拟信号以及数字信号,并且可以通过CAN输出。
测量种类:
- 电压 (25 mV 到 60V)
- 电流 (20mA 传感器)
- 温度 (PT100, PT1000)
- 电阻
特点:
- 单通道隔离型测量输入,独立滤波和AD转换
- 可调型传感器供电(例如有源电压反馈传感器)
- 400Hz带宽,单通道最大采样率1000Hz
- 单通道测量范围和采样率可按照步骤1,2,5设置
- 24位A/D转换
典型的应用:
坚固型测量设备,适用于高温和恶劣环境中的移动测试。尤其适用于空间受限以及条件恶劣的汽车和机器测试,比如在发动机舱中。
- 通用的电压信号,包括车载电压(最大到60V)以及通过外部分流电阻电流测量(最大到50mA)
- 有源电压反馈传感器
- 工业型传感器(20mA),测量不同的物理变量
- 温度测量--使用基于电阻的传感器 (PTxx, NTC)
imc CANSASfit-ENC-6
增量编码器模块,可测量频率、转速、位移以及角度信号
imc CANSASfit系列的ENC-6 module模块提供6路差分通道,可用于事件计数、时间测量或者两者结合。这种运行模式可以确保获取增量编码器的频率、转速以及速度的测量。切换电平以及磁滞在软件在配置,用于检测事件或者脉冲。

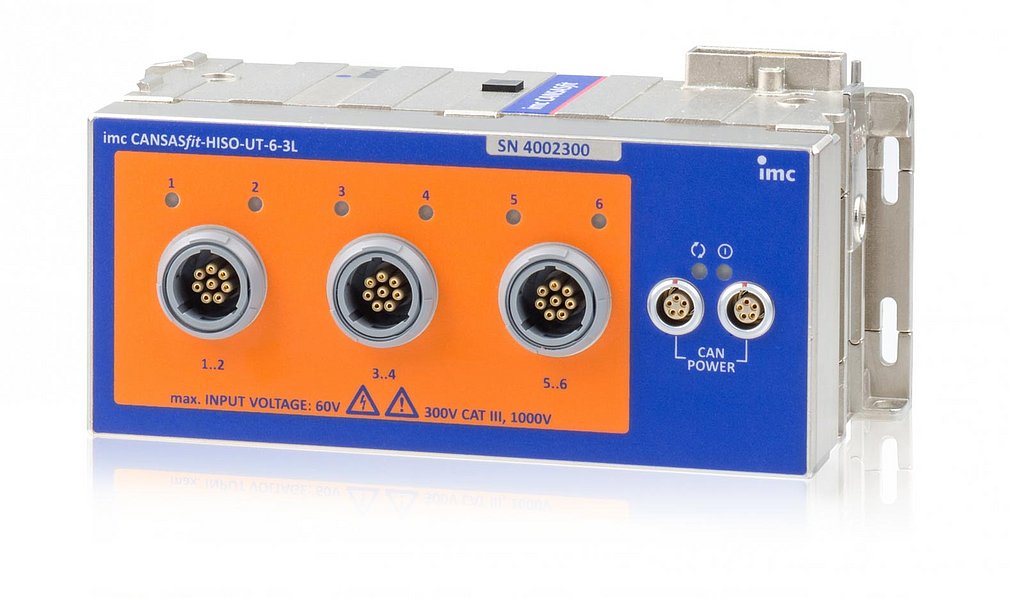

imc CANSASfit-HISO-UT-6-3L
用于电压、温度(RTD)和电阻(NTC)的高隔离6通道CAN测量模块
HISO-UT-6型号允许在6个通道上测量高达1000 V高压电位下的低电压和温度传感器:
- 电压(25mV 至 100V)
- 温度(PT100、PT1000)
- 电阻(例如 NTC)
- MEMS加速度计(5V电源)
产品特点
- 绝缘:1000 V(设备安全标准 DIN EN 61010)
- 耐高压连接技术
"3L":3 x LEMO .2P作为集合连接器(每个8 针插头连接2个通道) - 每个通道的传感器电源为 5 V (8 mA),用于运行有源传感器,尤其是 MEMS 加速度传感器
- 逐通道隔离测量输入、独立滤波器和 ADC
- 400 Hz 带宽,最大 1 ksps/通道采样率或 CAN 输出率
- 24位数字化和内部处理
CAN输出格式可选:16位或浮点数(24位尾数) - 可与所有 imc CANSASfit 模块相连(机械和电气连接)
典型应用
- 电动汽车领域的测试
- 电动和混合动力汽车中高压组件的温度测量(尤其是 PT100/PT1000),例如电池、燃料电池和供电电路
- 测量超低电压,例如单个电池单元和电池模块
- HV 级电流感应分流器
- 记录机械负载和振动,如高压电池
- 即使发生故障,也可保证人身安全

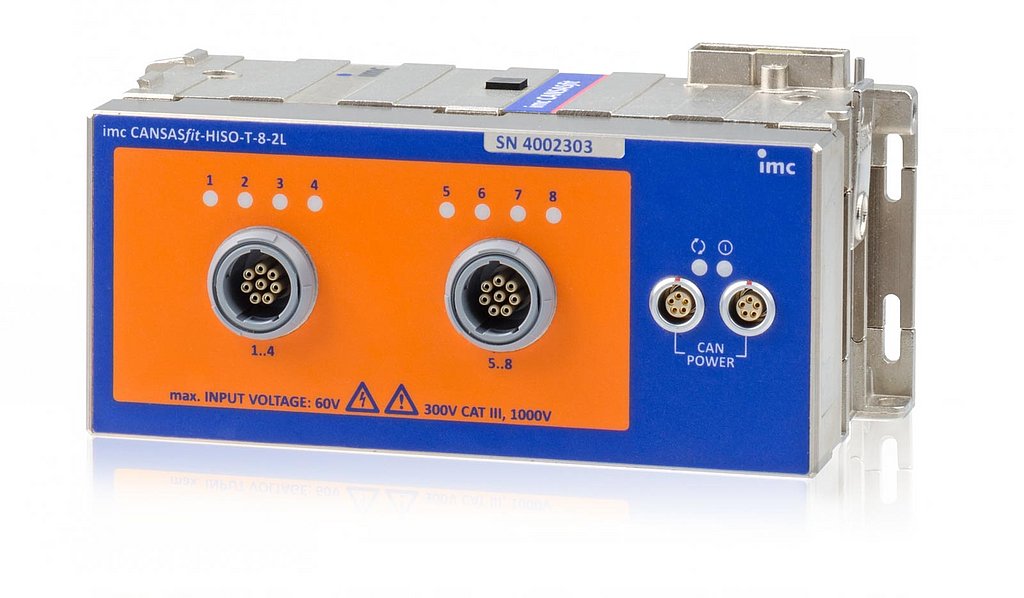

imc CANSASfit-HISO-T-8-2L
适用于热电偶的高绝缘 8 通道 CAN 测量模块
HISO-T-8型号允许使用热电偶(K型)在8个通道上,高达1000 V的高压电位下进行温度测量:
- K型热电偶的温度
产品特色
- 高度绝缘:最高可至1000V(设备安全标准DIN EN 61010)
- 耐高压连接技术
"2L":2 x LEMO.2P作为集合连接器(每个8针插头连接4个通道) - 逐通道隔离测量输入、独立滤波器和 ADC
- 通道特定的内部参考点补偿
- 24位数字化和内部处理
CAN输出格式可选:16位或浮点数(24位尾数) - 可与所有 imc CANSASfit 模块相连(机械和电气连接)
典型应用
- 电动汽车领域的测试
- 电动和混合动力汽车中高压组件的温度测量,例如电池、燃料电池和供电电路
- 即使发生故障,也可保证人身安全
imc CANSASfit HISO-HV-4
高绝缘4通道高压CAN测量模块
基于CAN总线的测量模块imc CANSASfit HISO-HV-4,可检测高达1500 V的电压。
产品特色
- 产品测量范围+/-1500 V
- 高度绝缘,用于测量类别1000 V II类
- 测试电压:5.4 kV ACrms
- 逐通道隔离测量输入、单个滤波器和ADC
- 400 Hz带宽,最大1000 Sps/信道采样率,或CAN输出速率
- 24位数字化,可选择CAN输出格式(16位或32位)
- 可与所有imc CANSASfit模块相连(机械和电气连接)
典型应用
- 电动汽车领域测试
- 电池模块测试和“全堆”高压汽车电池、高压中间电路("直流链路")等
- 即使发生故障,也可保证人身操作安全
