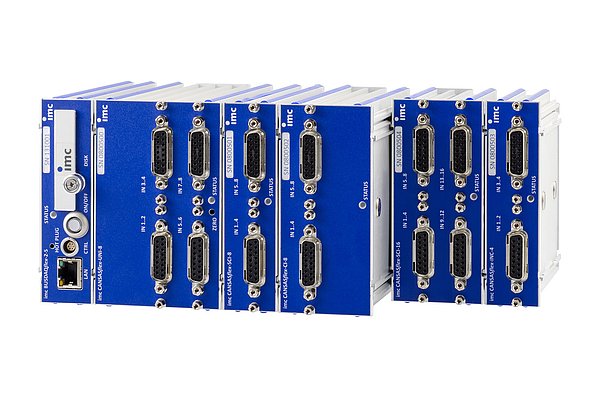

智慧測量模組，用於試驗台架和移動測試

8 通道差分放大器，可测量电压、电流以及温度

imc CANSAS-C8 是一个高品质的模拟输入模块，具有8路差分通道，可单独滤波、放大以及数字化。使用热电偶和PT100测量温度，可以确保高精度。电压和电流测量也一样，单通道最大采样率100Hz，16位分辨率。这种特殊的通道设计可确保通道之间无干扰测量。

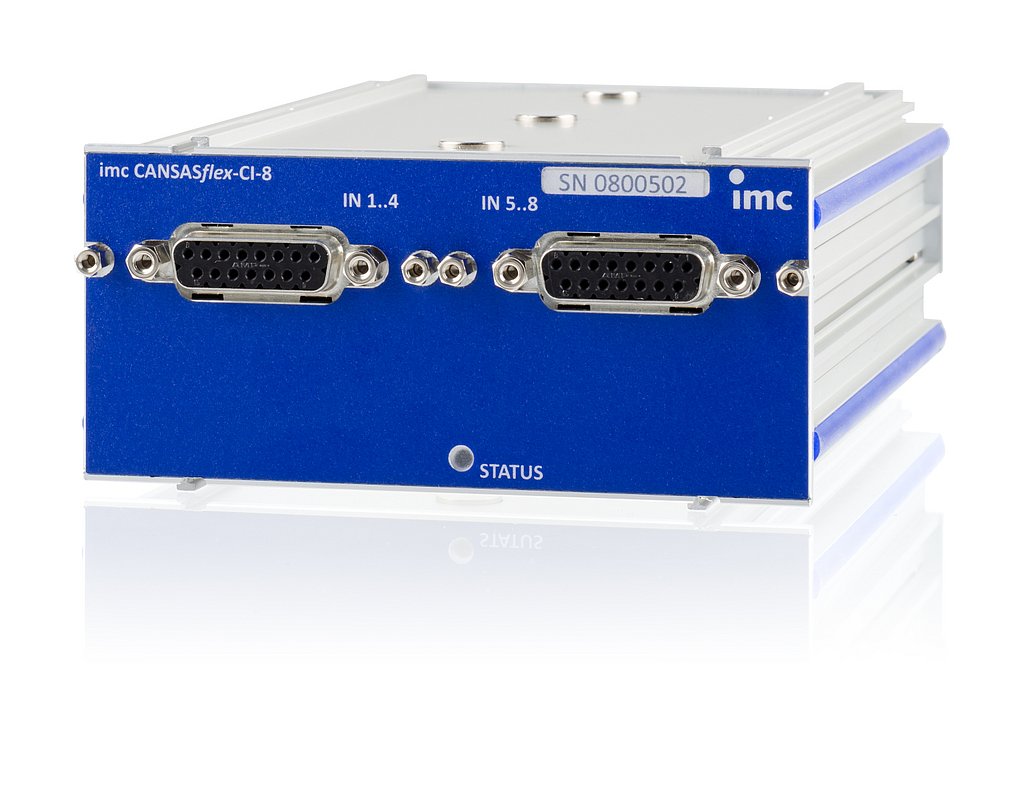

隔离型8 通道差分放大器，可测量电压、电流以及温度

CAN总线测量模块imc CANSAS-CI8是隔离型模拟输入模块，具有8个隔离型通道，可测量：

• 电压
• 电流（20 mA传感器）
• 热电偶
• PT100温度传感器（可选）
• 电阻

传感器供电模块内置在系统之中，供电电压可调，可为外部传感器或者桥路测量供电。

特点：

• 隔离型通道，可确保以下测量：
  • 在对地参考电压不明确的环境中
  • 信号具有高的共模水平
• 440Hz带宽，单通道最大1000Hz采样率
• 单通道测量范围和采样率可以按步骤1，2，5设置
• 16位分辨率（内部24位处理）
• 支持imc插头以及TEDS（传感器电子数据表，IEEE1451.4），可存储以及输出传感器信息。点击鼠标即可实现测量通道参数化

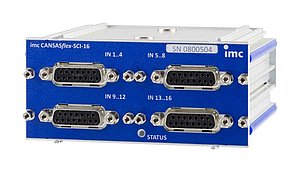

16 kanaliges CAN-Messmodul für Spannung, Strom (20 mA) und Temperatur

Das CAN-Bus Messmodul imc CANSASflex-SC16 ist ein 16 kanaliger Messverstärker, der physikalische Messgrößen analog erfasst, digitalisiert und über CANBus ausgibt. Die gemultiplexten Differenzeingänge
erlauben (je nach Variante) die Erfassung von:

• Spannung (100 mV bis 10 V)
• Strom (20 mA Sensoren)
• Temperatur (Thermoelemente, PT100)

Modulausführungen mit DSUB-15 Anschlusstechnik unterstützen alle Messmodi. Varianten mit alternativer Anschlusstechnik wie z.B. Thermobuchsen dagegen nur ausgewählte Messmodi wie Thermoelement. Das Modul ist sowohl in kurzer als auch langer Gehäusevariante verfügbar.

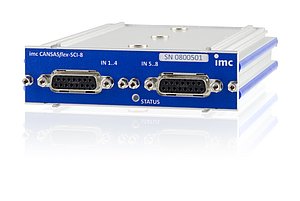

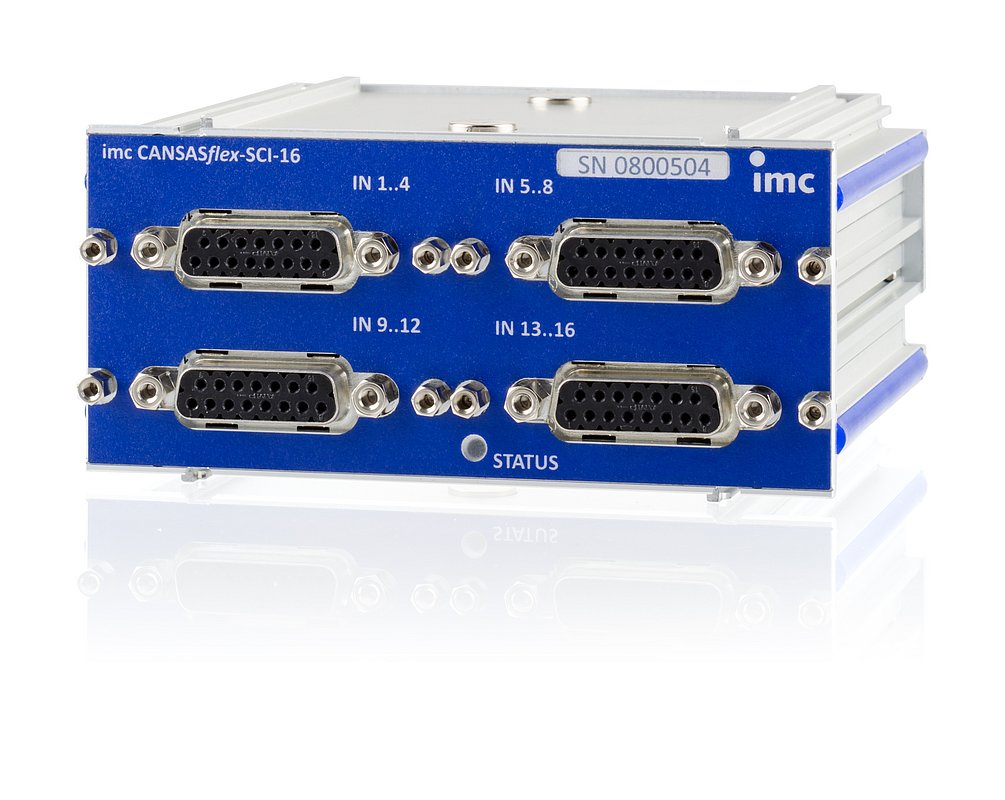

8或者16通道隔离型模块，可测量电压、电流以及温度

SCI16和SCI8测量模块分别具有16路以及8路隔离模拟输入，电压测量最大可到60V，电流测量最大可到20mA，可直接连接PT100以及任何通用的热电偶。可同时对信号实时处理。尽管是多路结构，精确的滤波和特殊的噪声抑制功能可确保高灵敏度的电压和热电偶测量，噪声抑制在低采样率上效果很好，随着采样率增加，效果降低。

特点：

• 单通道测量范围和采样率可以按步骤1，2，5设置
• 16位分辨率（内部24位处理）
• 支持imc插头以及TEDS（传感器电子数据表，IEEE 1451.4），可存储以及输出传感器信息。点击鼠标即可实现测量通道参数化

8通道桥路放大器模块，可测量电压、桥路以及应变

imc CANSAS-DCB8 模块提供8路动态桥路通道，可单独滤波、放大以及数字化。传感器供电模块内置在系统之中，供电电压可调，可为外部传感器或者桥路测量供电。

特点：

• 单通道测量范围和采样率可以按步骤1，2，5设置
• 16位分辨率（内部24位处理）
• 内置传感器供电
• 支持imc插头以及TEDS（传感器电子数据表，IEEE 1451.4），可存储以及输出传感器信息。点击鼠标即可实现测量通道参数化

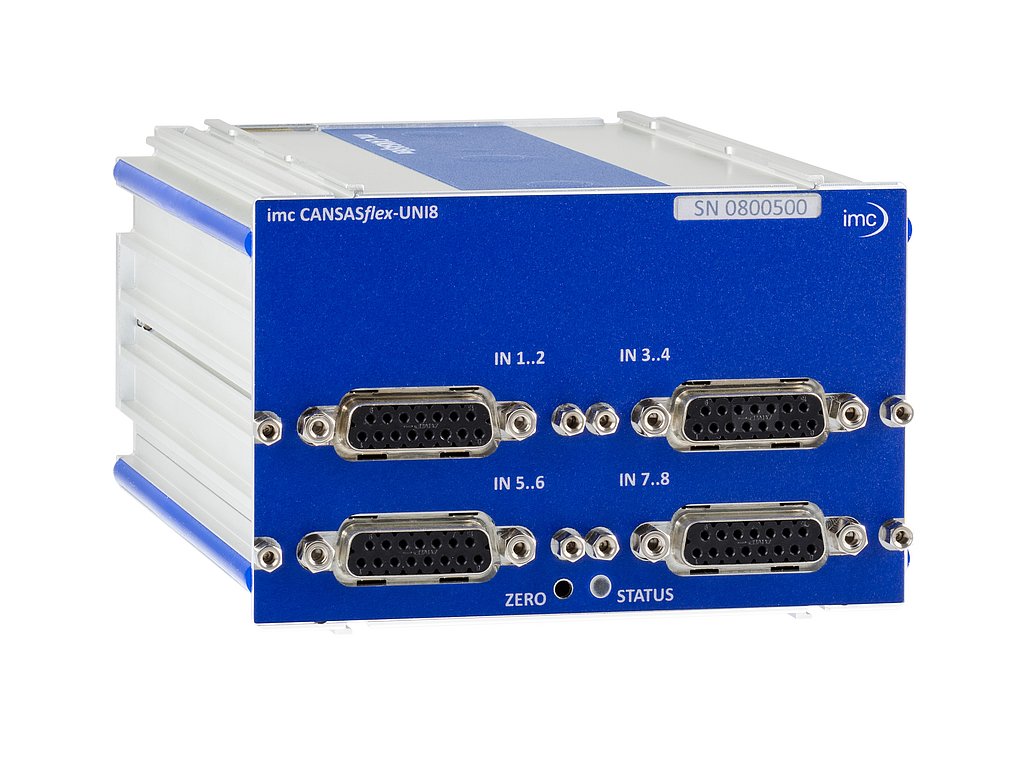

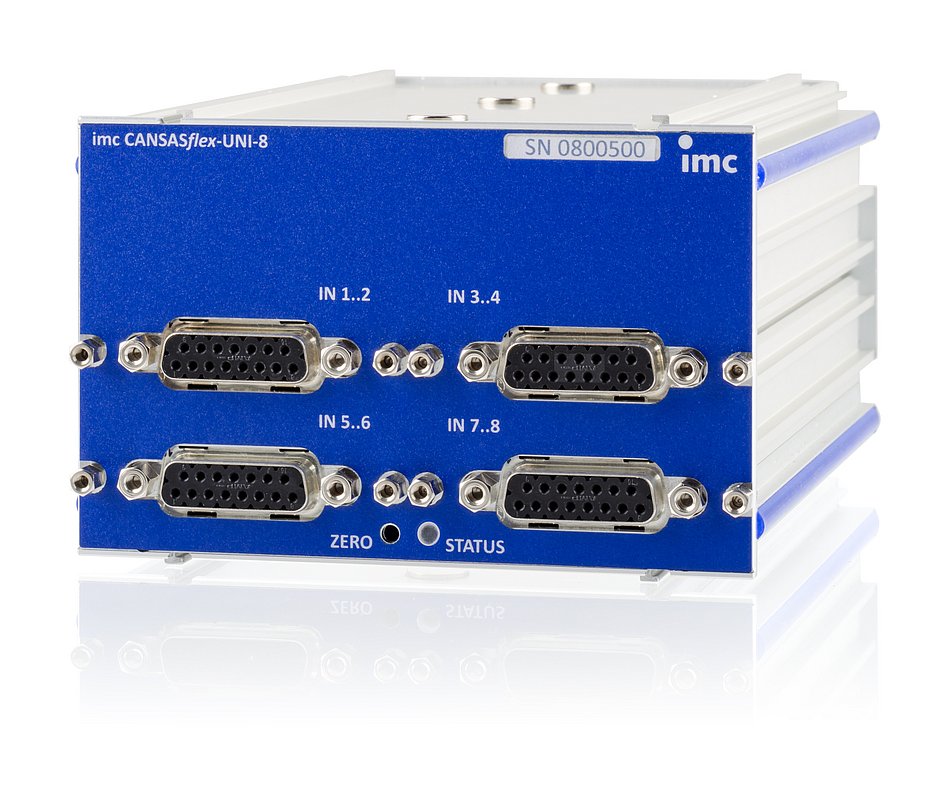

8通道通用模块，可测量电压、电流、热电偶、PT100、桥路、应变片以及电阻

imc CANSAS-UNI8模块提供8路通用通道，可单独滤波、放大以及数字化。imc CANSAS-UNI8具有广泛的测量应用范围，从温度到电压和电流，到桥路以及应变信号，都可以测量。

特点：

• 单通道测量范围和采样率可以按步骤1，2，5设置
• 16位分辨率（内部24位处理）
• 内置传感器供电
• 支持imc插头以及TEDS（传感器电子数据表，IEEE 1451.4），可存储以及输出传感器信息。点击鼠标即可实现测量通道参数化

4通道增量编码器模块，可测量频率、转速、位移以及角度信号

CANSAS-INC4提供4路差分通道，用于事件计数、时间测量或者两者结合。这种模块从增量编码传感器获取频率、RPM以及速度。在软件中可配置磁滞和阈值，用于探测时间和脉冲。

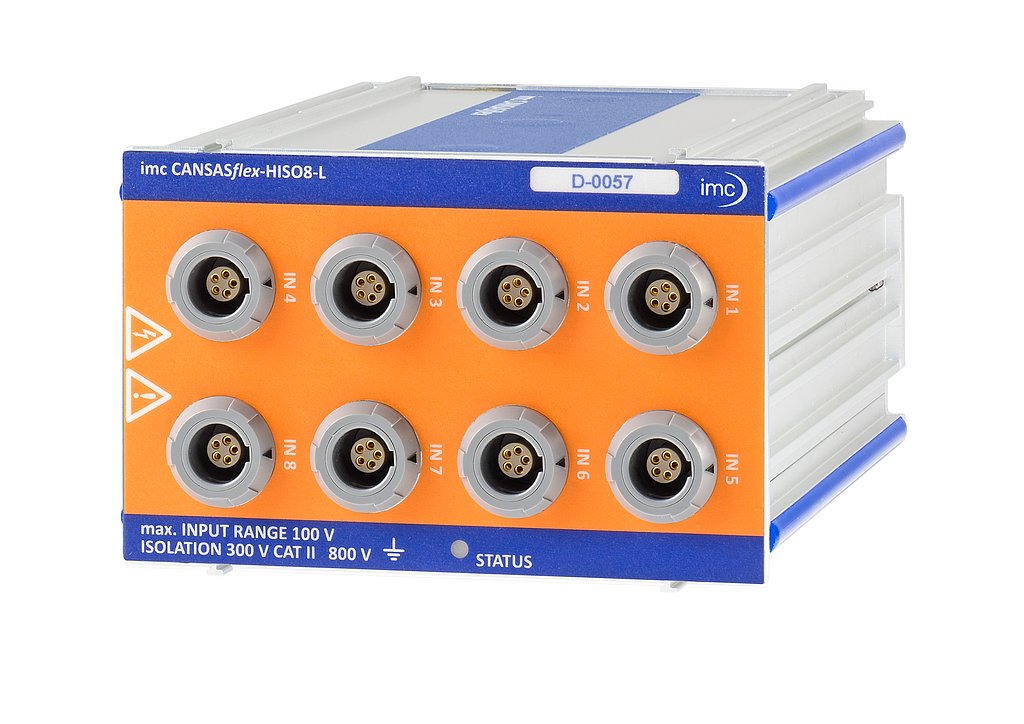

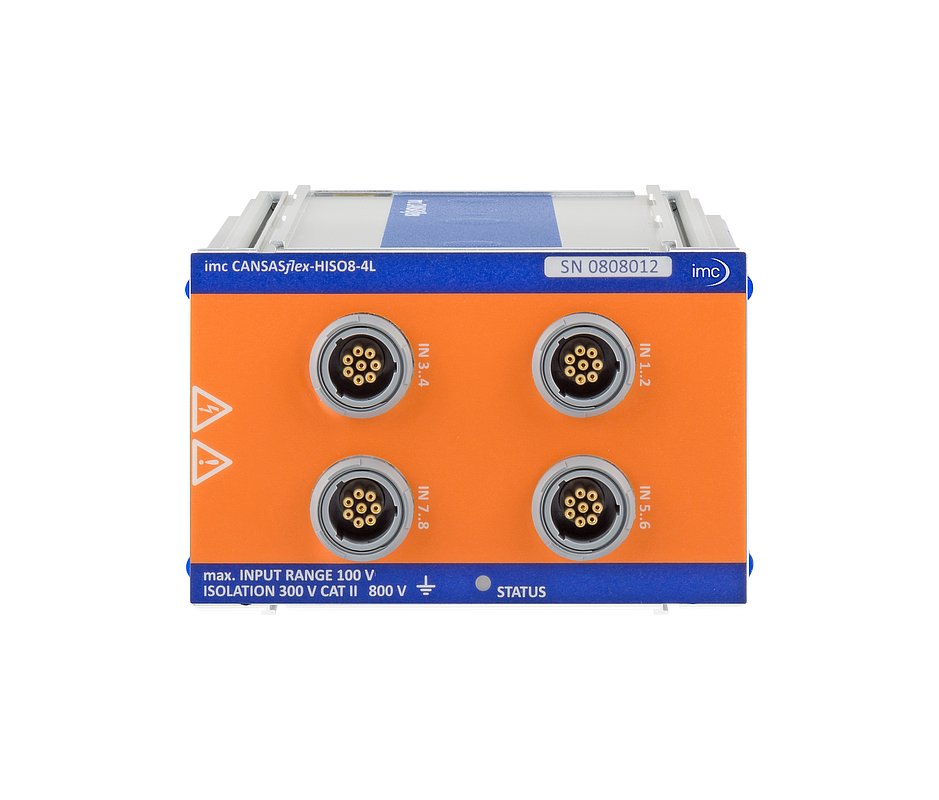

Hochisolierende CAN-Messmodule zur Messung von PT100/1000 und Kleinspannungen auf bis zu 800 V Niveau

Das HV-Messmodul imc CANSASflex-HISO8-L erlaubt die sichere und präzise Messung von acht Widerstandsthermometern (PT100/PT1000) und Kleinspannungen (±20 mV bis ±100 V) wie etwa von Strommess-Shunts im HV-Umfeld. Es ist insbesondere für Anwendungen im Bereich E-Mobility prädestiniert.

Besonderheiten

• 8 galvanisch isolierte Eingänge
• Messung von PT100/1000-Widerstandssensoren oder Kleinspannungen bis 100 V
• Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm EN 61010)
• Anschlussvarianten:
  • Vier Redel-Sammelstecker (LEMO.2P 8-polig) für je 2 Kanäle
  • Acht Redel-Einzelstecker (LEMO.1P 5-polig)

Typische Anwendungen

• Temperatur- und Spannungsmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batteriezellen, Brennstoffzellen und Versorgungskreise.
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

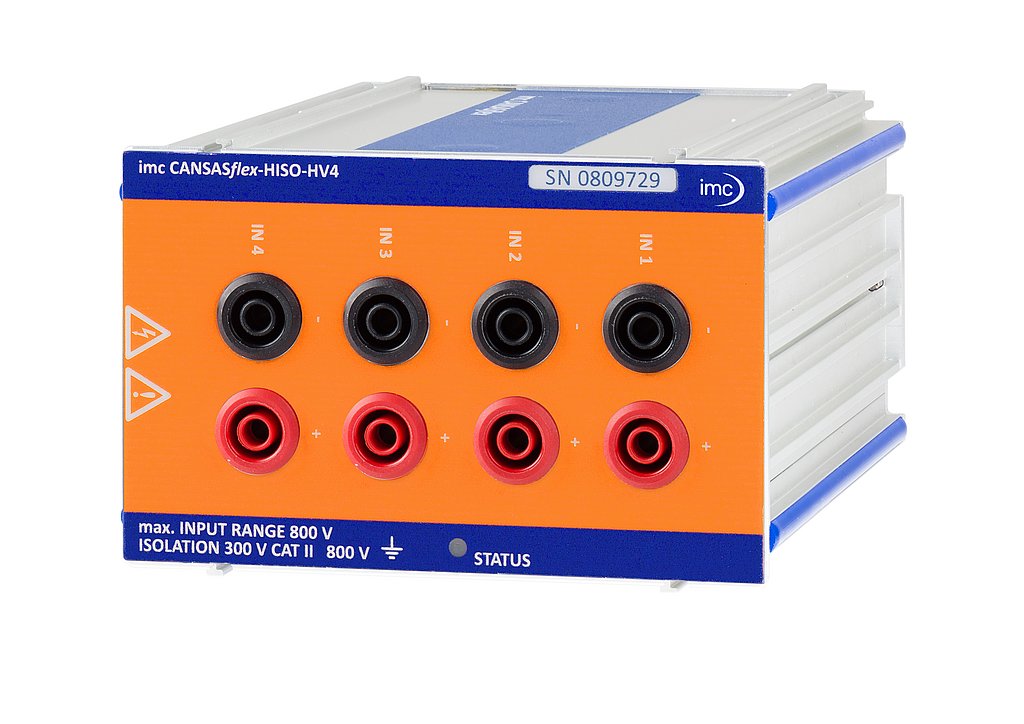

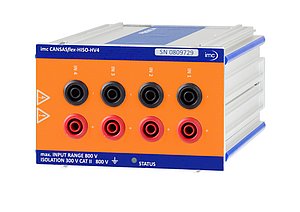

4-kanaliger HV-Messverstärker zum Erfassen hoher Spannungen bis 800 V

Das CAN-basierte HV-Messmodul imc CANSASflex-HISO-HV4 bietet vier isolierte Eingänge zum Messen hoher Differenzspannungen bis 800 V. Damit können beispielsweise HV-Spannungen entlang des elektrischen Antriebsstrangs erfasst werden, etwa an Batterie, Ladewandlern, Aggregaten und Verteilern.

Besonderheiten:

• Kanalweise galvanisch getrennte Eingänge
• Hochvolt-Isolation: Kanal/Kanal, Kanal/Gehäuse, Kanal/CAN und Versorgung
• Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm DIN EN 61010)

Typische Anwendungen:

• Spannungsmessung und Tests an Komponenten des Hochvolt-Bordnetzes von Elektro- und Hybridfahrzeugen
• HV-Batterien, Bordspannungen, Zwischenkreise, Ladewandler, Aggregate
• Evaluierung von Energieflüssen, Leistungsbilanzen und Wirkungsgraden
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

16通道数字输入模块

CANSAS-DI16提供16路数字输入，最大采样率10kHz。数据采集可以采用单字节或者二进制字。模块的输入电压可通过软件设置为5V或者24V。

16通道数字输出模块

imc CANSAS-DO16 模块提供16路数字输出。输出可配置为开漏模式或者推拉输出电路，配置用两个8字节组。

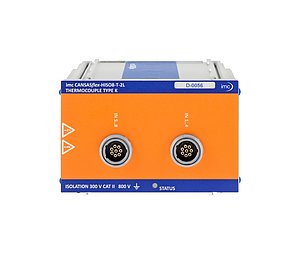

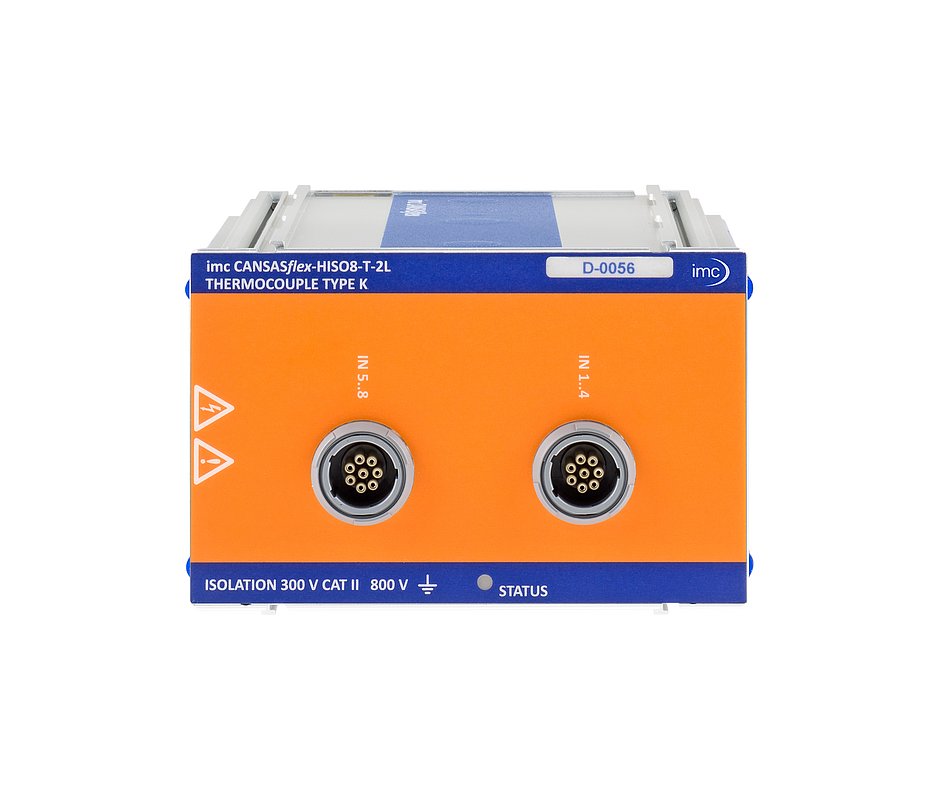

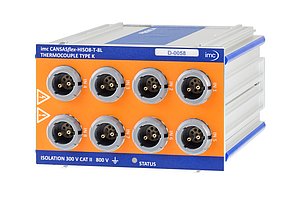

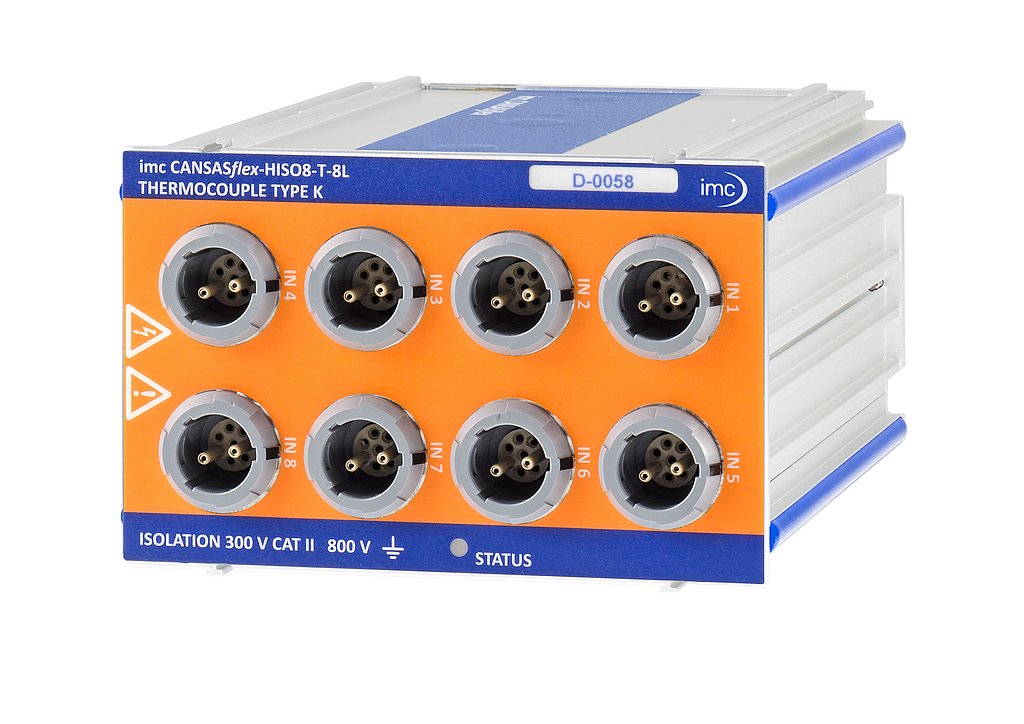

高压隔离CAN 模块，可在800V测量热电偶

imc CANSASflex-HISO8-T 高压隔离测量模块，8路热电偶(K型)通道，可对安装在800V共模电压高压组件上的热电偶进行安全、精确地测量。适合的应用领域： 电动汽车测试

产品特点：

• 高共模电压下，提供每通道隔离温度测量（K型热电偶）
• 隔离：  800 V, 300 V CAT II (根据安全标准 EN 61010)
• 连接器类型：耐高压特殊连接器 (LEMO)
  • 2x TE-通用插头 (LEMO.2P 8-针) 或
  • 8x TE-通用插头 (LEMO.2P 2-针) 或
• 通道内部提供冷端补偿

典型应用

• 对混合动力和电动汽车的高压组件(例如： 电池， 燃料电池和供电系统) 进行温度测量
• 必须确保人员安全的环境

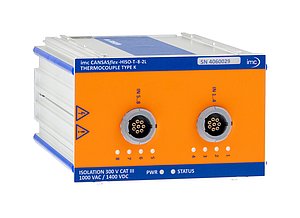

imc CANSASflex HISO-T-8-2L

The neue CAN-basierte Temperatur-Messmodul imc CANSASflex HISO-T-8-2L setzt neue Maßstäbe in Bezug auf formale Spezifikation, Sicherheit und Messgenauigkeit, es ist isolationsfest bis zu 1400V für Hochvolt-Testumgebungen in denen mit über 800V Spannung getestet wird.

imc CANSASflex HISO-T-8-2L Besonderheiten:

• Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
• Vier Thermoelemente vom Typ K pro Redel-Steckverbinder.
• Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.

Typische Anwendungen

• Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise.
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

8或则16通道模块，可单独作为继电器输出

imc CANSAS-DO8R以及CANSAS-DO16R模块分别提供8路和16路继电器开闭输出，开关开启之后的状态默认为开启。

8通道模拟输出模块，输出PWM信号

模拟输出模块imc CANSAS-PWM8将CAN总线采集的数据或内部计算值，调理成PWM信号输出。

8通道模拟输出模块，可输出电压和电流信号

imc CANSAS-DAC8 模块具有8路模拟输出通道，可输出电压或者电流信号，输出信号通过模块的计算能力，可以直接提取CAN消息或者来自CAN消息或者特殊的函数（比如方波。锯齿波等）。
