从紧凑型轿车到SUV，再到轻型卡车

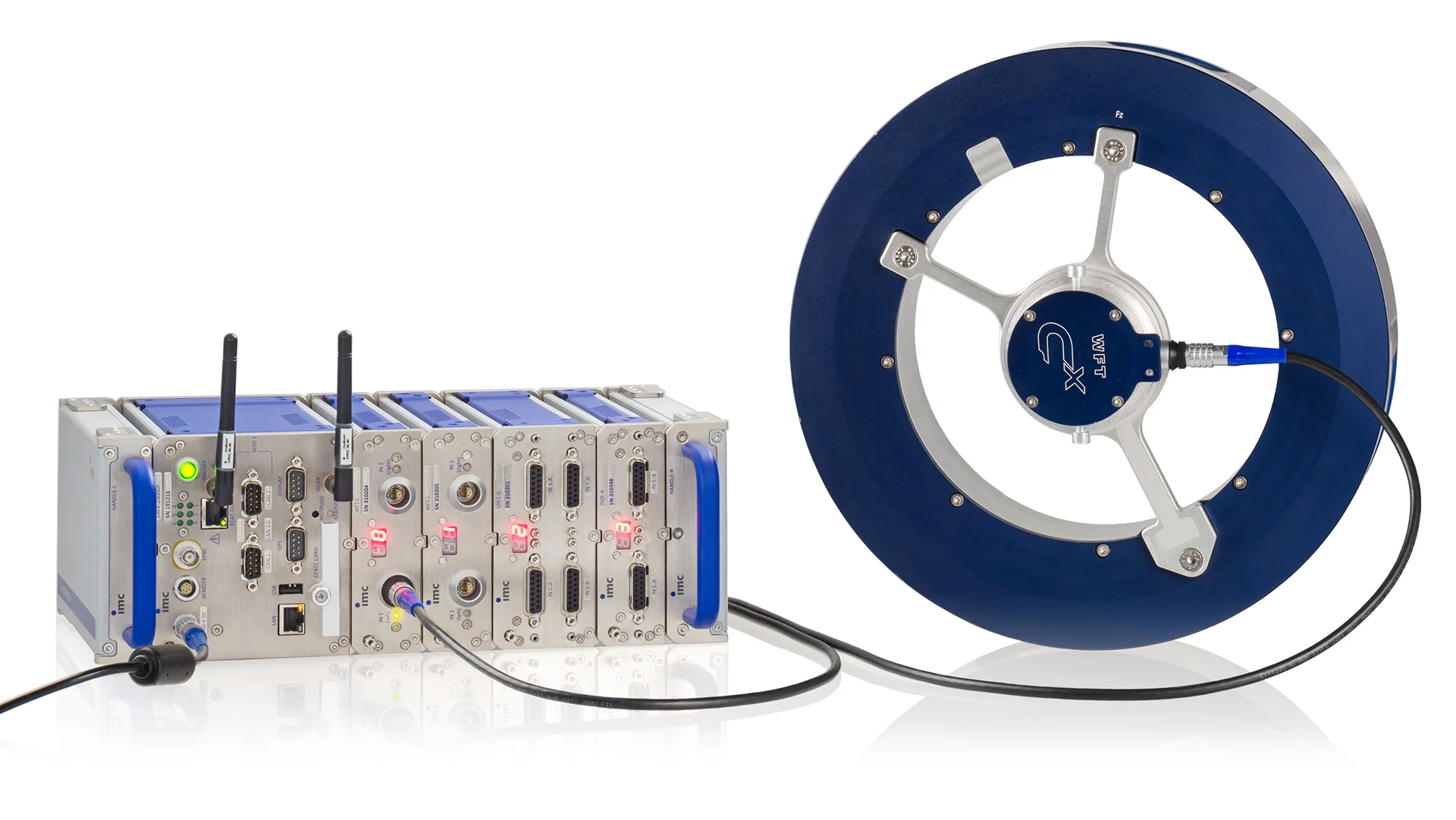

imc车轮六分力传感器 WFT-Cx 可使用于从轮毂直径13英寸的小型车，到轮辋直径5.5英寸SUV或轻型卡车。除了防水结构，还具有高达100g的抗冲击能力，因此可以进行首次“速度颠簸”测试。其优化后的冷却设计结合了WFT全铝机壳的优良导热性能，即使在完全制动的情况下也能避免过多的热量输入。例如，超过20次的制动试验后（加速到150公里/小时的全制动）WFT传感器外壳的温度也不会超过50 C°的极限。其完整的信号处理设计可在 -40° C 至 + 105°C温度间工作。由此可见，该款传感器应用范围更加广泛，不仅包括制动、舒适性测试，还可以使用相同的WFT配置进行轮胎测试。
轻便型 WFT‑Cxs
车轮六分力传感器imc WFT，现已推出特别轻量化版本WFT‑Cxs，适配13英寸及以上规格轮辋。对于重量往往起到决定性作用的小型车辆，该轻量化版本WFT‑Cxs可胜任相关测试任务，同时强度几乎保持不变。在所有对重量有严苛要求的应用场景中，它可简化载荷谱、车辆动力学以及制动系统的测试与测量工作。
适用于多种车型
使用CAEMAX适配器系统，可以更容易地在不同类型车辆中安装WFT传感器，并可以根据需要组合WFT传感器外壳，遥测模块和适配器。 这涵盖了大多数的车轮尺寸和车辆。 快速的系统设置和方便的软件功能（如零点校准）可以在很短的时间内对系统进行测试。
- 轮毂适配器:
轮毂适配器将WFT连接到车辆，可以用于不同类型的车辆，只要螺栓圆圈和车轮偏移量相同即可。 只需几个轮毂适配器就可覆盖整个车队。 - 轮圈适配器:
与传统轮辋一样，轮辋适配器作为轮胎的安装座。 轮圈适配器不直接由车辆确定，而是取决于轮胎。 因此具有相同轮胎尺寸的传感器可用于不同车辆上。 - WFT传感器外壳:
WFT传感器壳体与轮毂适配器和轮辋适配器彼此连接。这三个部件共同构成车辆专用轮。由于校准因子永久存储在传感器中，您可以随时重新组合适配器和传感器外壳，而不必重新校准车轮。因此，基于模块化的设计，一个WFT-Cx车轮力传感器可以适应不同车辆从而省时、省地和节省成本。
集成化的智能系统
得益于数字信号处理，六分力计WFT-Cx 具有比同类系统少的多的应变计，替代传统应变计信号的复杂和容易出错的模拟互连方式，数字化的实时处理采用24位的DSP分辨率。由此获得更高的测量信号动态响应，以及在崎岖地形测试获得更优越的舒适性能。
技术参数
| Material | Aluminum | Titanium | Steel PH17-4 |
|---|---|---|---|
| Measurement principle | Temperature compensated strain gauge application | ||
| Measurement ranges: Forces | Fx, Fz = ±45 kN | Fx, Fz = ±60 kN | Fx, Fz = ±60 kN |
| Fy = ±25 kN | Fy = ±30 kN | Fy = ±30 kN | |
| Measurement ranges: Torques Mx, My, Mz | ±8,75 kNm | ±10 kNm | ±10 kNm |
| Protection class | IP66, IP67 | ||
| Sampling rate per channel | bis 5 kHz | ||
| Angular resolution with 5000 increments | 0.072° | ||
| Accuracy | <0.2% FS | ||
| Hysteresis | <0.2% FS | ||
| Crosstalk | <0.2% FS | ||
| Low pass filter | 6-pol Butterworth filter (cut-off frequency 1200 Hz) | ||
| Weight w/o adapter | <7.9 kg | ca. 10.5 kg | ca. 17.5 kg |
| Rim diameter | min. 14" (356 mm), 13" auf Anfrage | ||
| Hub diameter with adapter | max. 5.5" | ||
| Operating temperature | -40° C to +105° C | ||
| Mechanical load | Stress analysis according to BMW QV 36026 | ||
| Shock proof | max. 100 g | ||
| RPM | max. 2300 rpm (ca. 278 km/h) | ||
| Safety | Mechanical breakage protection | ||
| Dimension: outer diameter (w/o adapter) | 317.5 mm | ||
| Dimension: inner diameter (w/o adapter) | 203 mm | ||
| Dimension: height | 76 mm | ||
| Temperature drift | 0.005% / °C | ||
| Mounting bolts | 32 | ||
| Adaption | Customer-specific adaption for any vehicle possible | ||
