L版：鳳凰接頭式彈簧接線端子

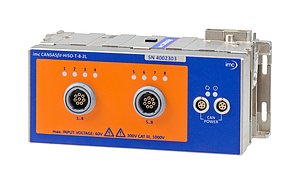

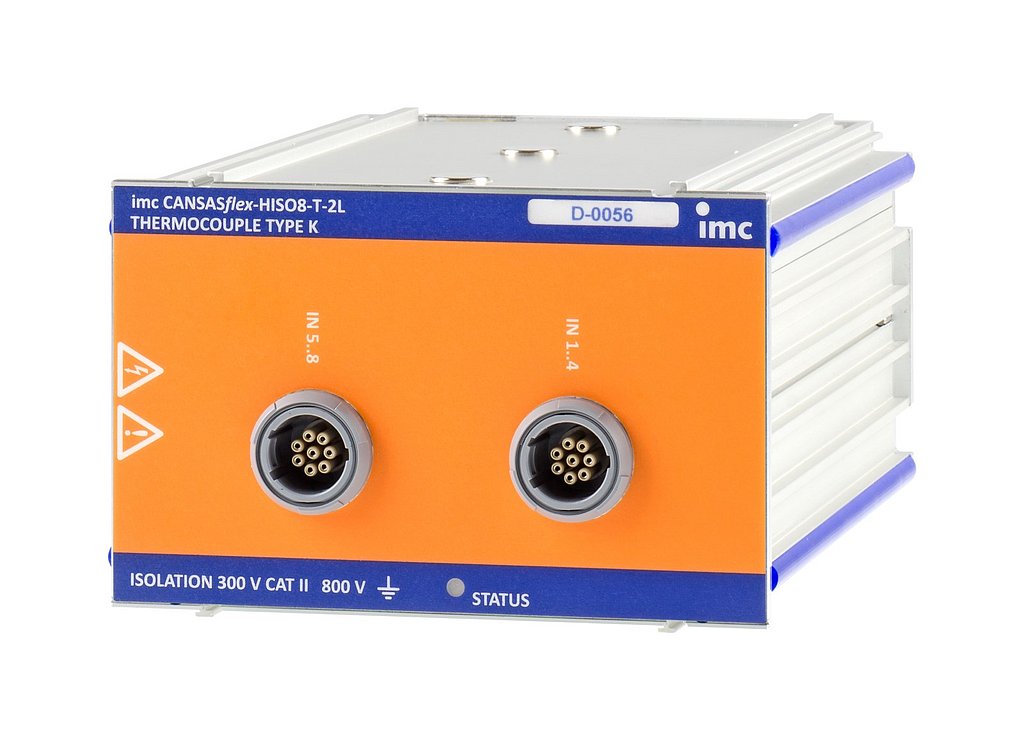

imc CANSASflex HISO-T-8-2L

The neue CAN-basierte Temperatur-Messmodul imc CANSASflex HISO-T-8-2L setzt neue Maßstäbe in Bezug auf formale Spezifikation, Sicherheit und Messgenauigkeit, es ist isolationsfest bis zu 1400V für Hochvolt-Testumgebungen in denen mit über 800V Spannung getestet wird.

imc CANSASflex HISO-T-8-2L Besonderheiten:

• Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
• Vier Thermoelemente vom Typ K pro Redel-Steckverbinder.
• Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.

Typische Anwendungen

• Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise.
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

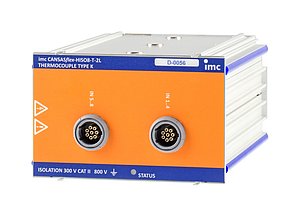

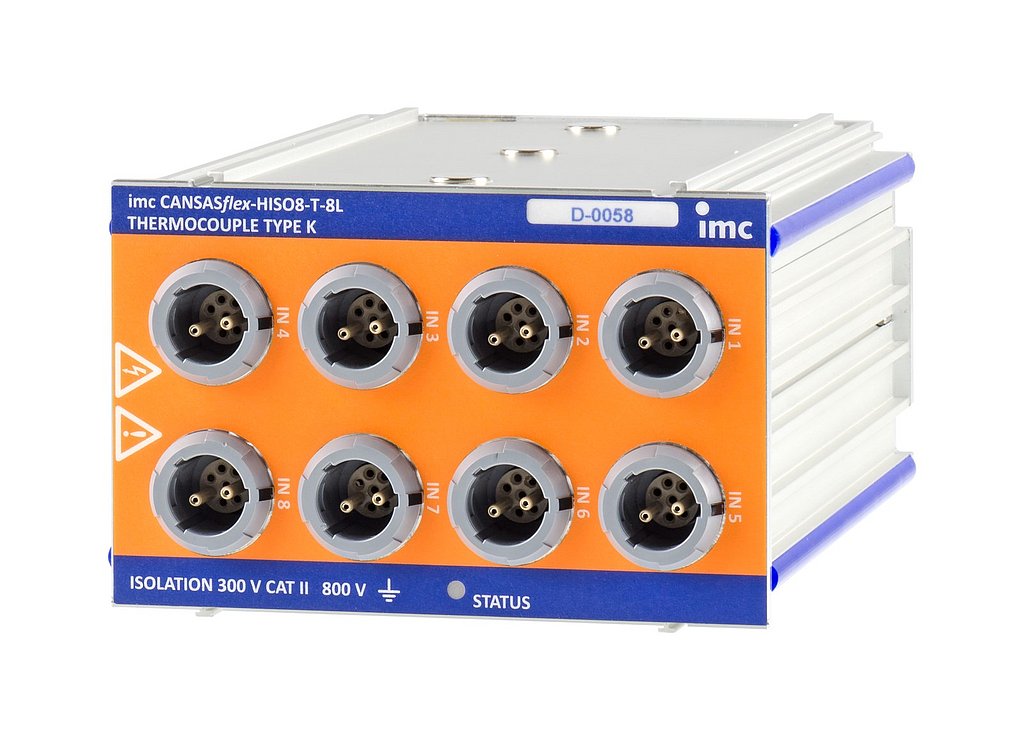

高压隔离CAN 模块，可在800V测量热电偶

imc CANSASflex-HISO8-T 高压隔离测量模块，8路热电偶(K型)通道，可对安装在800V共模电压高压组件上的热电偶进行安全、精确地测量。适合的应用领域： 电动汽车测试

产品特点：

• 高共模电压下，提供每通道隔离温度测量（K型热电偶）
• 隔离：  800 V, 300 V CAT II (根据安全标准 EN 61010)
• 连接器类型：耐高压特殊连接器 (LEMO)
  • 2x TE-通用插头 (LEMO.2P 8-针) 或
  • 8x TE-通用插头 (LEMO.2P 2-针) 或
• 通道内部提供冷端补偿

典型应用

• 对混合动力和电动汽车的高压组件(例如： 电池， 燃料电池和供电系统) 进行温度测量
• 必须确保人员安全的环境

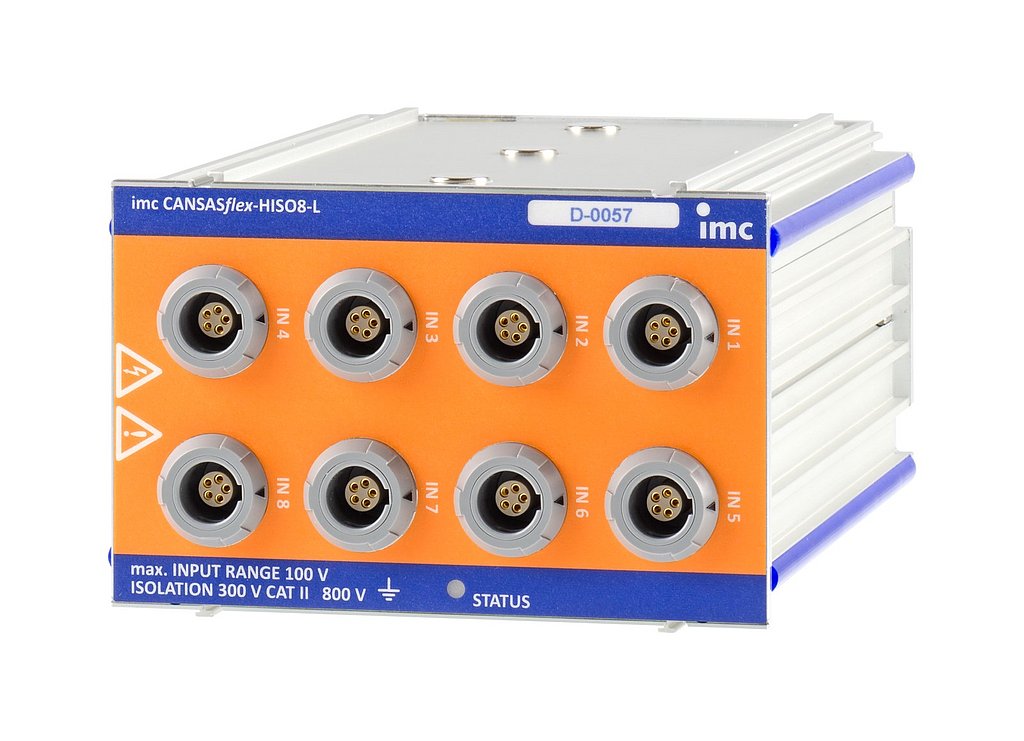

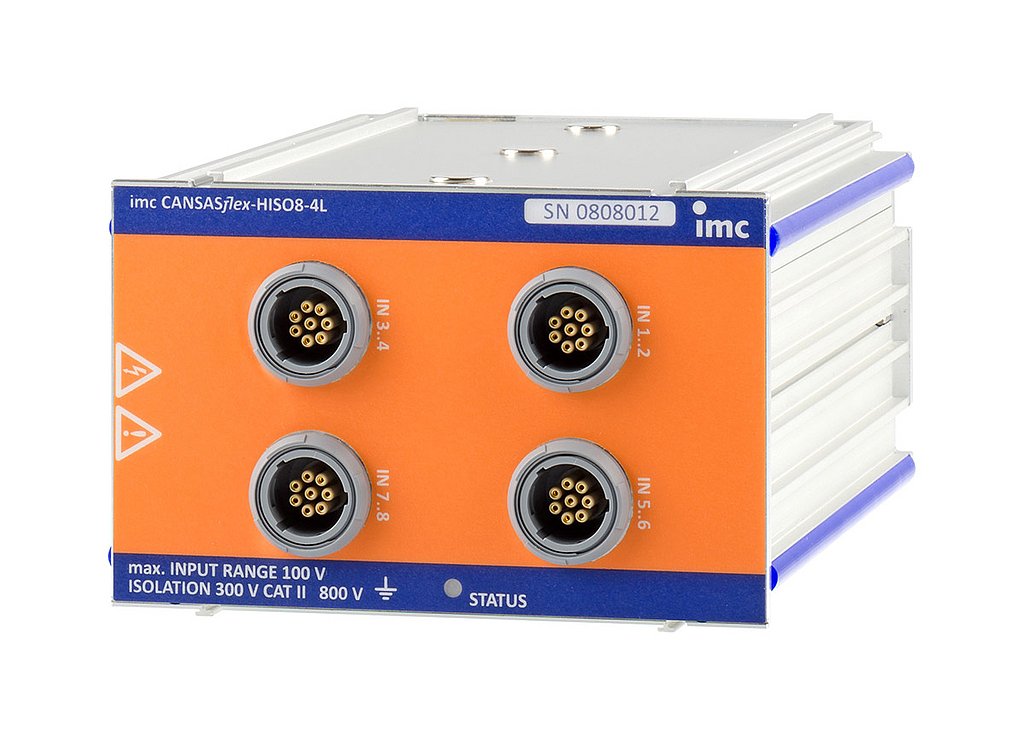

Hochisolierende CAN-Messmodule zur Messung von PT100/1000 und Kleinspannungen auf bis zu 800 V Niveau

Das HV-Messmodul imc CANSASflex-HISO8-L erlaubt die sichere und präzise Messung von acht Widerstandsthermometern (PT100/PT1000) und Kleinspannungen (±20 mV bis ±100 V) wie etwa von Strommess-Shunts im HV-Umfeld. Es ist insbesondere für Anwendungen im Bereich E-Mobility prädestiniert.

Besonderheiten

• 8 galvanisch isolierte Eingänge
• Messung von PT100/1000-Widerstandssensoren oder Kleinspannungen bis 100 V
• Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm EN 61010)
• Anschlussvarianten:
  • Vier Redel-Sammelstecker (LEMO.2P 8-polig) für je 2 Kanäle
  • Acht Redel-Einzelstecker (LEMO.1P 5-polig)

Typische Anwendungen

• Temperatur- und Spannungsmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batteriezellen, Brennstoffzellen und Versorgungskreise.
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

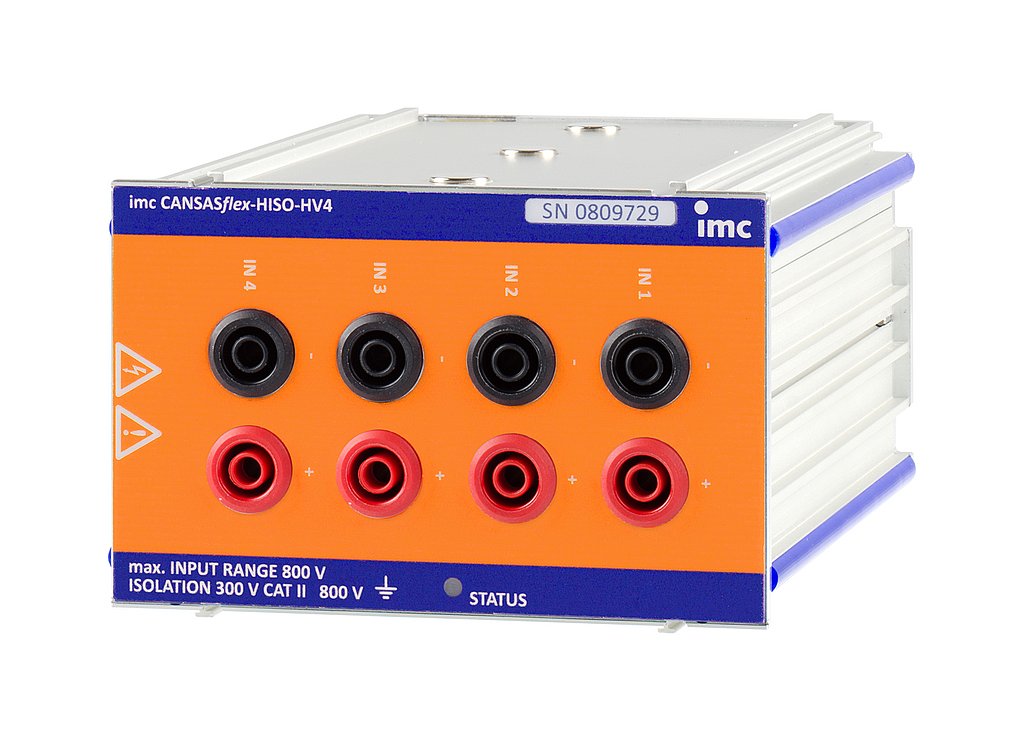

4-kanaliger HV-Messverstärker zum Erfassen hoher Spannungen bis 800 V

Das CAN-basierte HV-Messmodul imc CANSASflex-HISO-HV4 bietet vier isolierte Eingänge zum Messen hoher Differenzspannungen bis 800 V. Damit können beispielsweise HV-Spannungen entlang des elektrischen Antriebsstrangs erfasst werden, etwa an Batterie, Ladewandlern, Aggregaten und Verteilern.

Besonderheiten:

• Kanalweise galvanisch getrennte Eingänge
• Hochvolt-Isolation: Kanal/Kanal, Kanal/Gehäuse, Kanal/CAN und Versorgung
• Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm DIN EN 61010)

Typische Anwendungen:

• Spannungsmessung und Tests an Komponenten des Hochvolt-Bordnetzes von Elektro- und Hybridfahrzeugen
• HV-Batterien, Bordspannungen, Zwischenkreise, Ladewandler, Aggregate
• Evaluierung von Energieflüssen, Leistungsbilanzen und Wirkungsgraden
• Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

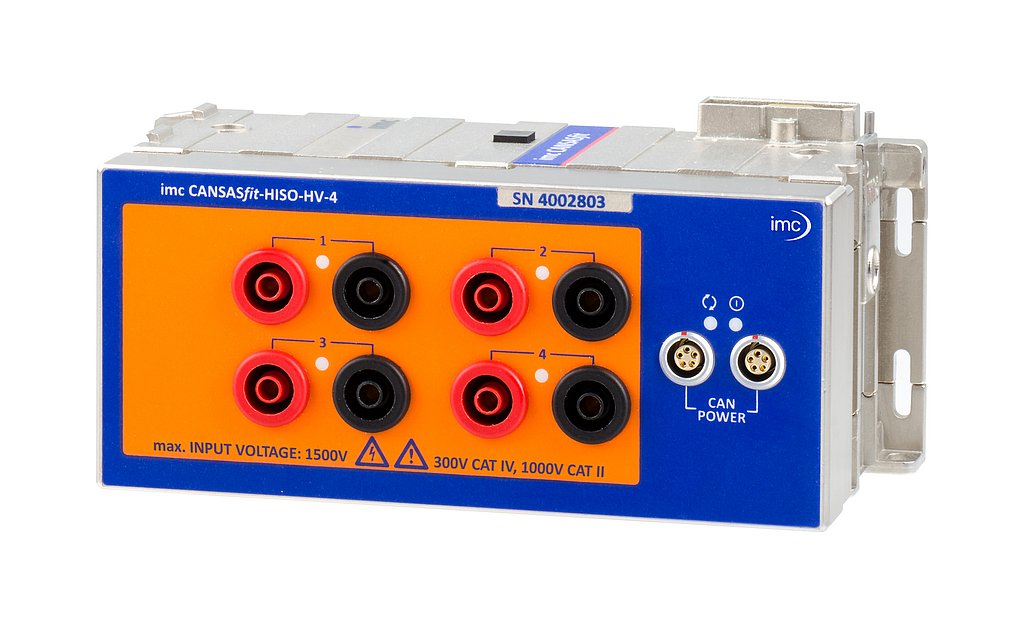

高绝缘4通道高压CAN测量模块

基于CAN总线的测量模块imc CANSASfit HISO-HV-4，可检测高达1500 V的电压。

产品特色

• 产品测量范围+/-1500 V
• 高度绝缘，用于测量类别1000 V II类
• _{测试电压：5.4 kV ACrms}
• 逐通道隔离测量输入、单个滤波器和ADC
• 400 Hz带宽，最大1000 Sps/信道采样率，或CAN输出速率
• 24位数字化，可选择CAN输出格式（16位或32位）
• 可与所有imc CANSASfit模块相连（机械和电气连接）

典型应用

• 电动汽车领域测试
• 电池模块测试和“全堆”高压汽车电池、高压中间电路("直流链路")等
• 即使发生故障，也可保证人身操作安全

点击查看 imc CANSASfit-HISO-HV-4更多信息

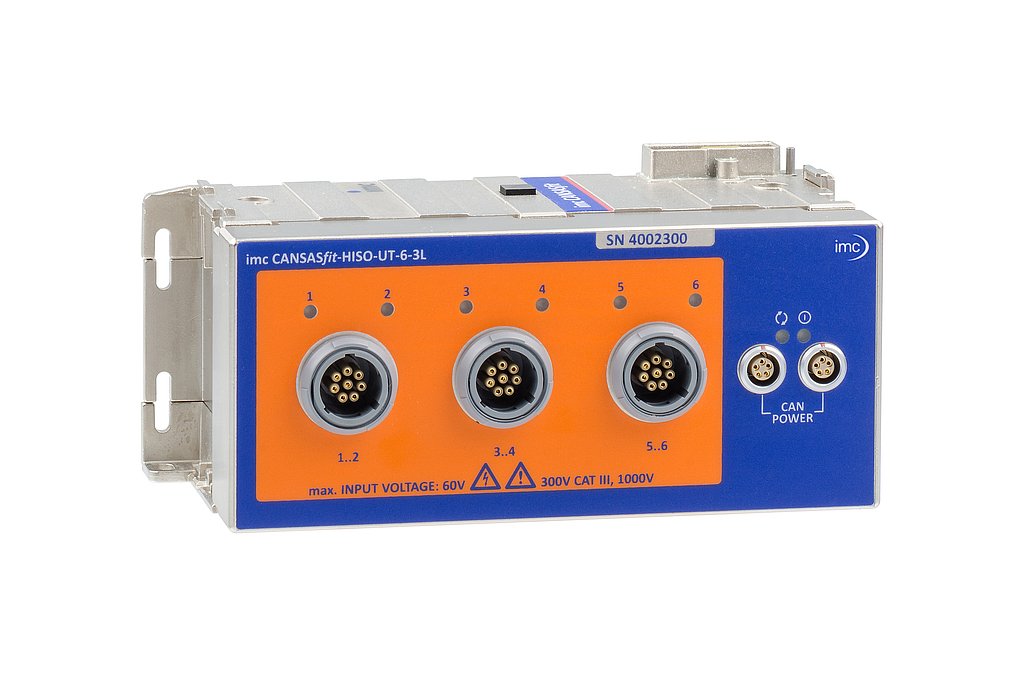

用于电压、温度（RTD）和电阻（NTC）的高隔离6通道CAN测量模块

HISO-UT-6型号允许在6个通道上测量高达1000 V高压电位下的低电压和温度传感器：

• 电压（25mV 至 100V）
• 温度（PT100、PT1000）
• 电阻（例如 NTC）
• MEMS加速度计（5V电源）

产品特点

• 绝缘：1000 V（设备安全标准 DIN EN 61010）
• 耐高压连接技术
  "3L"：3 x LEMO .2P作为集合连接器（每个8 针插头连接2个通道）
• 每个通道的传感器电源为 5 V (8 mA)，用于运行有源传感器，尤其是 MEMS 加速度传感器
• 逐通道隔离测量输入、独立滤波器和 ADC
• 400 Hz 带宽，最大 1 ksps/通道采样率或 CAN 输出率
• 24位数字化和内部处理
  CAN输出格式可选：16位或浮点数（24位尾数）
• 可与所有 imc CANSASfit 模块相连（机械和电气连接）

典型应用

• 电动汽车领域的测试
• 电动和混合动力汽车中高压组件的温度测量（尤其是 PT100/PT1000），例如电池、燃料电池和供电电路
• 测量超低电压，例如单个电池单元和电池模块
• HV 级电流感应分流器
• 记录机械负载和振动，如高压电池
• 即使发生故障，也可保证人身安全

点击查看imc CANSASfit-HISO-UT-6-3L更多细节

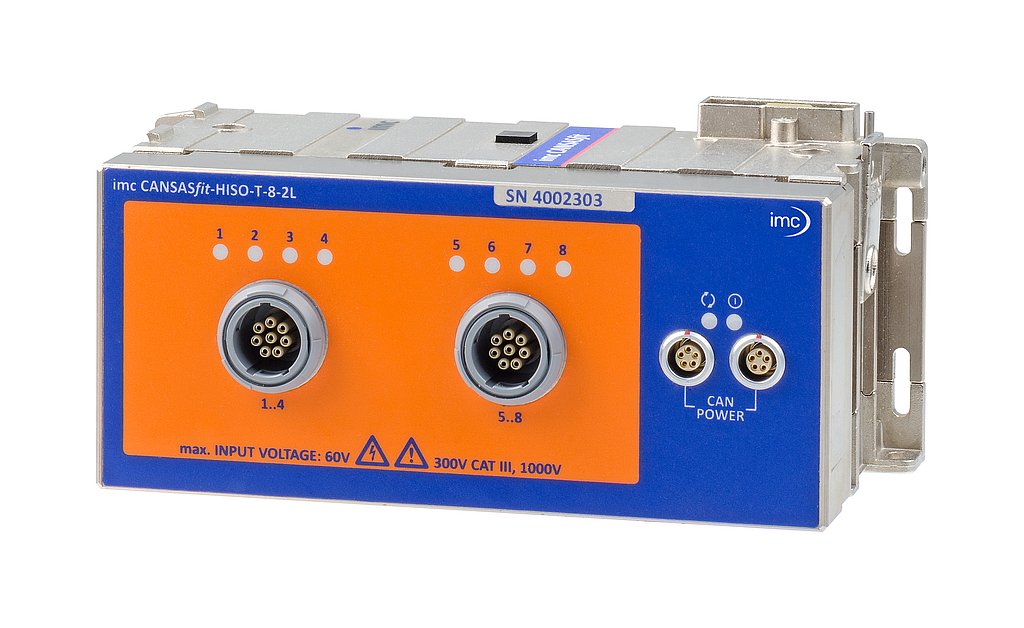

适用于热电偶的高绝缘 8 通道 CAN 测量模块

HISO-T-8型号允许使用热电偶（K型）在8个通道上，高达1000 V的高压电位下进行温度测量：

• K型热电偶的温度

产品特色

• 高度绝缘：最高可至1000V（设备安全标准DIN EN 61010）
• 耐高压连接技术
  "2L"：2 x LEMO.2P作为集合连接器（每个8针插头连接4个通道）
• 逐通道隔离测量输入、独立滤波器和 ADC
• 通道特定的内部参考点补偿
• 24位数字化和内部处理
  CAN输出格式可选：16位或浮点数（24位尾数）
• 可与所有 imc CANSASfit 模块相连（机械和电气连接）

典型应用

• 电动汽车领域的测试
• 电动和混合动力汽车中高压组件的温度测量，例如电池、燃料电池和供电电路
• 即使发生故障，也可保证人身安全

点击查看imc CANSASfit-HISO-T-8-2L更多信息
