imc CRONOSflex:應用

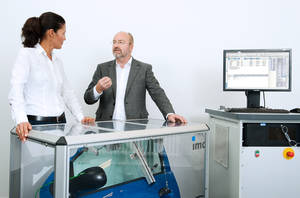

台架測試
imc專注於多參數、混合信號的機械資料獲取、測量和控制技術，包括機械、電動機械、機械電子特性的測量和驗證試驗，用於產品的製造、品質管制、研發環節中的台架測試、試驗單元測試等。
概覽:
- 主機集成即時控制功能
- 各種各樣的輸入模組，實現資料同步採集和控制信號輸入
- 基於軟體的設備配置方式和測試流程安排，無需程式設計
- 內建存儲、無需PC也可工作，具備完整試驗台架的集成度
- 基於EtherCAT的模組通信方式和主/從工作模式，為協力廠商自動化系統的集成帶來便利
對靜態測試的要求，包括桌面設備、試驗台架、完整測試單元操作，可以分成三類：信號數量、控制系統的複雜度、與協力廠商系統組合成更大的測試單元的可集成性。
imc STUDIO——基於PC、簡單、即時、可靠

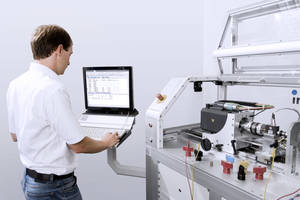

對於桌面級測試、部件台架測試這樣的小型測試，imc CRONOSflex能夠提供靈活多變並且完善的測試和控制環境。
集成以下功能，imc資料獲取系統為當今工程測試帶來最為靈活、一體化的解決方案：

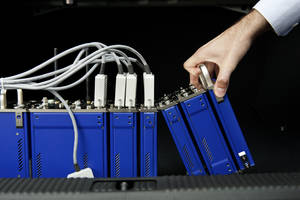

- imc CRONOSflex輸入模組支援集中式、分散式及混合式測量
- 簡單易用的imc STUDIO可對試驗進行配置和測試流程設計
- imc Online FAMOS即時處理功能
- 基於PC的imc FAMOS軟體，具有強大的後處理能力和報告生成功能
imc的大通道測量和控制系統
儘管imc CRONOSflex具有以集中式或者分散式任意擴展通道的特色功能，但imc CRONOScompact更適用於機架式的靜態測量系統。imc CRONOScompact能用更低的成本使用更多的通道，能夠安裝在19英寸標準機櫃，是搭建自動化台架試驗系統的理想設備。
如同imc所有資料獲取系統一樣，imc CRONOScompact完整集成了imc STUDIO、imc Online FAMOS即時分析和imc FAMOS，更能相容各種深度定制功能和協力廠商軟體集成功能。imc COM開發環境可以替代imc STUDIO，提供完整的硬體函數介面，適用於任意元件程式程式設計語言（包括Microsoft Visual Studio中的各種語言）。
基於EtherCAT的imc自動化系統
如果使用者已經具備了完整的環境測試單元，那麼像imc CRONOSflex這樣的系統就可以作為一個部件整合到整個測量/控制自動化系統中。特別是，如果自動化測試系統支援工業EtherCAT通信匯流排，那麼imc CRONOSflex模組可以直接安裝，無需imc CRONOSflex主機就可使用。
此時，CRFX模組作為從設備使用，受系統中的EtherCAT主設備控制。模組的配置由支援CoE協定（CANopen over EtherCAT）和FoE協定（File Access over Ethernet）的工具完成。模組可以保存多套設置，從而減少操作中的協議管理費用。
車輛測試
在全球各類道路、車載測試和多變的測試環境要求下，imc資料獲取系統被證明是具有多年應對各種特殊挑戰經驗的系統。imc CRONOSflex以經驗改變了傳統imc獨立測試平臺的概念，允許測試工程師自由選擇基於PC或獨立工作，集中佈置或分散佈置的測試方案。
概覽：
- 獨立資料記錄功能允許實驗脫離PC進行
- 自動開始/保存/停止，UPS功能應對意外斷電
- 超長續航電池保證長期獨立工作
- 隔離加保護的信號輸入
- 堅固外殼，符合IEC 60068-2-27, 61373標準，可提升為MIL-810F、 Rail Cargo、U.S. Highway Truck Vibration Exposure標準
獨立工作還是線上作業？還是兼而有之？
在電腦不能勝任的環境下，當工程師著手準備車載、便攜或道路測試時，是否選擇使用基於PC的數采系統是首先要考慮的基本問題。
儘管計算機具有更加豐富的圖形介面、可即時交互的配置功能、友好的測試操作環境等優勢，但是也有一些不可避免的缺點：多數電腦和筆記本都被設計用來在辦公室環境下的使用，而無法承受現場測試中遇到的振動、寒冷、高溫、電源不穩等惡劣環境。
此外，不管是嵌入式電腦還是其他形式的電腦，都不適應長期和獨立狀態（黑匣子模式）下的工作，比如由車輛供電或行駛狀態觸發的資料記錄，或者是駕駛員並不知情的資料記錄。
有了imc CRONOSflex，您無需在兩者間做出選擇。如同所有imc資料獲取系統一樣，標準配置的imc CRONOSflex開箱即可獨立工作，包括機載存儲、即時資料處理和邏輯控制、斷電管理和上電自啟動等功能。
從實用的角度設計，如果試驗中電腦可用，那麼測試工程師、駕駛員或者測試人員就可以使用imc STUDIO中的完整圖形環境進行工作，包括即時觸發式視頻採集。imc CRONOSflex的工作方式如同其它PC輔助的採集系統，資料可直接存儲至相連的電腦或可用的網路硬碟等。
如果環境和試驗條件不允許使用電腦，imc CRONOSflex可以獨立于計算機工作，可以將數位化的測量資料直接存儲至快閃記憶體卡或者內置硬碟，提供最大限度的資料安全保護。內置的備用電源可以防止由於突然斷電造成的系統崩潰，甚至可以在沒有外部電源等特殊情況下允許設備進行採集。在真正的黑匣子測量中，有電源監控線路用於開啟和關閉測量系統。
即時的信號處理
資料獲取並不需要包含即時數位信號處理功能，但此功能可以為提高測試工程師的試驗效率提供很大幫助：
- 真實性檢查：在進行資料處理之前就能查看當前測試結果
- 資料壓縮：在長期測試中，使用觸發器或者其他資料壓縮策略，保留資料的有用資訊，從而減少原始資料的存儲容量，而更小的資料意味著：
- 可以使用小而可靠的快閃記憶體，減少長期試驗中因為更換存儲卡造成的資料中斷點
- 在後處理中花費更少的時間獲取有用資訊
- 更少的流量費用，更高的上傳速度（使用無線功能WiFi / 3G / 4G）
- 回應更及時：在資料獲取過程中即時處理並生成虛擬通道，在第一時間將通道資訊回饋給駕駛員和測試工程師
遠端存取和資料傳輸
能夠與遠在試驗場地的imc CRONOSflex測試單元進行連接和通信是非常必要的功能。從WLAN連接到最新的4G網路資料連接，imc CRONOSflex支援各種方式的遠端連接實現系統組態、資料傳輸和消息提示。
imc車載資料獲取系統的功能特點
- 緊湊而堅固的主機殼設計，接頭連接更安全
- 供電：直流供電，可承受的電壓範圍更寬(如:10-50VDC)
- 備用電源，提供意外斷電保護
- 線上作業或脫離PC獨立工作（黑匣子）
- 獨立工作時可手動或自動初始化
- 內置存儲單元，支援多種類型的存儲模式
- 可外接顯示器，便於駕駛員和測試人員確認和回饋
- 可隨時讀取測量資料/結果
- 即時資料計算、制定決策（觸發器、資料壓縮等）
- 遠端資料讀取：無線連接（WiFi、WWAN等）
- 支援網路存儲和移動存儲等介質
此外，以下的功能可能會對某些測試非常有用：
- 獲取車輛匯流排資料(CAN, J1939, ARINC, FlexRay, ...)
- 同步採集車輛匯流排、類比和數位信號
- 即時解碼的車輛信號可參與資料的即時計算、觸發等
- 支援ECU的輸入輸出介面，直接記錄ECU資料(CCP, KWP2000, ...)
- 分散式測量系統
- 更靠近信號源及轉成數位化信號傳輸後，可減少電纜長度和電磁干擾
- 高速採集設備(imc CRONOSflex via EtherCAT)和低速採集模組(imc CANSAS via CAN-bus)間可並行同步測量
- 工作環境
- 可擴展工作溫度至 (-40 to +85 °C) 工作濕度 (0 - 100%RH)
- 符合防振和抗衝擊標準(如:MIL810F)
能源領域
在風電測試中，大量獨立的測點可能分散於整個風力發電站。位於發電塔基座的測點和位於旋轉葉片上測點之間的距離很容易就會超過百米。如果採用過長的線纜連接，會有電磁幹擾的缺點，還可能造成信號的衰減和失真。
imc CRONOSflex可以提供一套分散式的測量系統方案解決這個問題。該系統包含本地放大器和存儲單元，可以根據測點在發電塔上不同部位的要求靈活而快速地組合，減少電纜長度，降低信號幹擾。系統不同部件之間的通信採用抗幹擾能力更強的數位匯流排如CAN或EtherCAT。
imc CRONOSflex測量系統被證明是最適應這種測試的平臺，基於網路的模組化系統結構意味著所有模組都可以分散佈置並同步工作於整個發電塔中。
imc CRONOSflex還具備即時處理、連接、分析測量資料的能力，這允許系統在測量過程中即時計算並顯示一些發電塔的特定條件和參數，而不需要在測試結束後單獨進行分析步驟。分析資料與主測量資料隨時保持同步，直接可讀並以圖形方式連續顯示，並與主資料統一管理。用於進行計算的資料可以是類比頻道或者是取自CAN、PROFIBUS中的系統控制資料。
這樣的技術可以保證對發電塔整體狀態和單獨部件的完整監控。更重要的是，因為資料的分析結果是持續進行的，所以當有其他需求時可以隨時對測試進行幹預和調整。
