imc Online FAMOS – 即時獲得結果

測量系統內部的即時分析與控制



採集海量原始資料只是個開始，如果對看到即時分析結果和測試系統即時回應感興趣的話，用戶可更多關注。

Online Verrechnung

  • Frei definierbare Berechnungen
  • Funktionsbibliothek mit über 190 Funktionen
  • Ergebnisse in Echtzeit
  • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
  • Steuerkonstrukte zur Messablaufsteuerung und zur Kommunikation mit Fremdgeräten
  • kein PC notwendig
  • Funktionsassistent

Flyer

Downloads

Technisches Datenblatt

Online calculations

資料處理與分析

無需依賴外部PC，imc Online FAMOS可直接在測量系統內部，將原始測量資料轉換成即時資訊。imc Online FAMOS提供多通道即時資料的同步數學運算，計算和記錄信號統計資訊、比較運算，以及開閉環控制等。



由此，imc Online FAMOS可為您節省大量時間和金錢！通過邊測試邊查看的方式縮減測試時間；對於變化忽快忽慢的信號，記錄明顯趨勢變化點來最小化資料，可用於隨後的分析處理。

快速的現場決策

通常一個測試的進程直接依賴於測試結果及分析。imc Online FAMOS能夠消除資料的獲取和制定決策之間的延時。資料流程運算和其它分析結果都立即可用，而且資料的採集和分析在測量過程中不會相互干擾。這使得測試進程可以被監控，如果有必要也可以修改。例如，不用再等待返回車庫才能獲得結果，在測試道上，司機就可以判斷是否按照規範重來一次，還是繼續進行！





無論資料分析還是顯示都不需要連接PC，imc提供適合外場和車輛路試試用的顯示器，隨時隨地顯示資料和分析結果。

開閉環控制、即時系統回應

測量和控制設備間的回饋控制，即時回應僅在毫秒級。無需額外的硬體，imc Online FAMOS結合imc數采系統的數位或類比輸出就可完成。

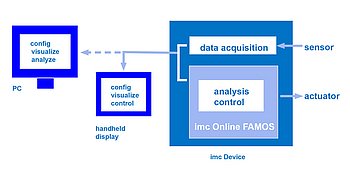

Autark und ohne PC

Weder die Live-Datenanalyse noch die Anzeige der Ergebnisse erfordern einen PC: Die Analyse wird auf der eingebetteten Prozessor-Plattform des autarken imc Messgeräts ausgeführt. Zur Datenanzeige genügt ein imc Geräte-Display das zusätzlich auch Interaktion wie z.B. Messung starten/stoppen ermöglicht.

如此簡單

與固定用途的分析儀不同，imc Online FAMOS可根據試驗需要工作，提供150多種函數和運算，結合虛擬通道變換出無限的可能！鑒於imc Online FAMOS能夠對連續的測量資料流程進行運算，所產生的虛擬通道能進行各種控制，以及成為複雜的觸發條件。



利用imc Online FAMOS的公式助手，只需輕輕點擊滑鼠就可使用函數。不用為專業的程式設計語言技能培訓而煩惱，imc 資料獲取系統可以讓測試測量變得簡單、快樂！

即時計算

客制化的測試操作和控制		Online calculations with imc Online FAMOS
  • 超過150個函數
  • 用戶自訂計算
  • 無需外部PC、即時獲得結果
  • 函數嚮導，就像“口袋計算器”般簡單
疲勞計數套件 (選配)Class-counting
  • 疲勞和耐久測試相關分析
  • 長條圖即時更新顯示
  • 雨流法
  • 兩通道回轉矩陣
  • 極值近似
    •
階次追蹤套件 (選配)Order-tracking analysis
  • 旋轉機械的相關振動頻譜分析
  • 即時更新階次頻譜（幅值譜或幅值相位譜
  • 確定轉速值和頻率線
  • 脈衝時間測量
  • 角度平滑

    控制器套件 (選配)controller
    • 增強型即時回饋控制，包括：
    • PID控制器
    • 兩點控制器
    • 控制器輸出限制
    • 控制器模組

    即時壓縮記錄和事件追蹤Transitional recording
    • 高達250倍的資料壓縮量解析度損失極小
    • 為防止與實際資料產生明顯偏差，會記錄關鍵資料點
    • 自動以時間標記重要資料或事件日誌，以文本形式記錄
    基本運算、數學運算、濾波和 FFTBasic operations, signal math, filters and FFT
    • 信號演算如“口袋計算器”一樣簡單
        • 軟體設置濾波器：高通、低通、帶通、帶阻和任意的IIR&FIR數位濾波
          • 即時FFT計算：幅值或幅值相位譜的快速頻譜計算、傅裡葉逆變換
          多通道同步計算Multi-channel synchronous calculations
          • 即時應變化主應力和角度計算
          • 即時的單、雙和三相位功率計算
          • 直觀的函數助手引導函數編寫

          Umfangreiche Funktionsbibliothek

          Für die Datenanalyse steht eine umfassende Sammlung von Standardfunktionen zur Verfügung wie z.B. Leistungsberechnungen, statistische Auswertungen oder mathematische Grundfunktionen. Daneben sind spezielle Anwendungsgebiete abgedeckt - wie die Ordnungsanalyse, Akustik-Bewertungen, DMS-Rosettenschaltungen, Klassier-Algorithmen für die Festigkeitsanalyse, digitale Filter oder nichtlineare Kennlinien-Bewertungen.

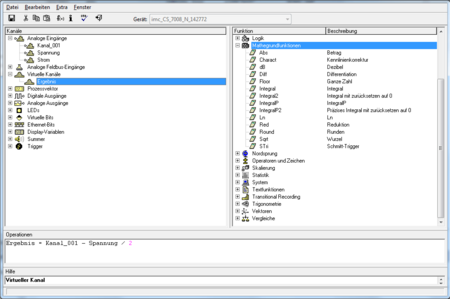

          Online Berechnung mit mathematischen Funktionen

          Mathematische Grundfunktionen

          • Sämtliche mathematische Grundfunktionen von Basis-Arithmetik bis zum Differenzieren, Integrieren oder Kennlinien-Korrektur stehen zur Verfügung
          • Berechnungen werden wie bei einem Taschenrechner notiert
          • Ergebnisse werden in Form virtuelle Kanäle ausgegeben und können gespeichert und weiter verrechnet werden

          Statistische Auswertungen


          Unterschiedlichste Statistikfunktionen stehen zur Verfügung wie z.B.

          • Minimum
          • Maximum
          • Mittelwert
          • Gleitender Effektivwert
          • u.v.m.

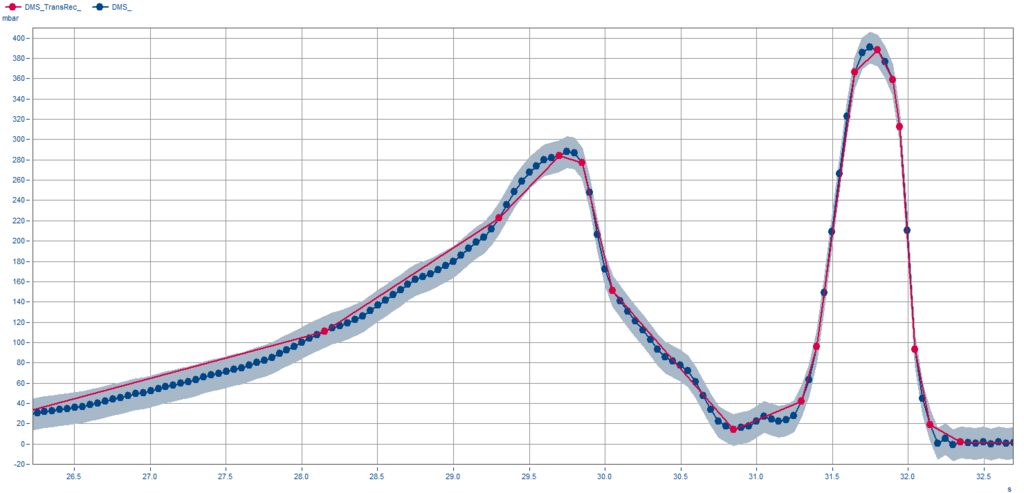

          Datenreduktion (Transitional Recording)

          • Patentierte Datenreduktion für analoge Kanäle
          • Dynamische Abtastrate, die sich am Signalverlauf orientiert
          • Reduktionsfaktoren von bis zu 250

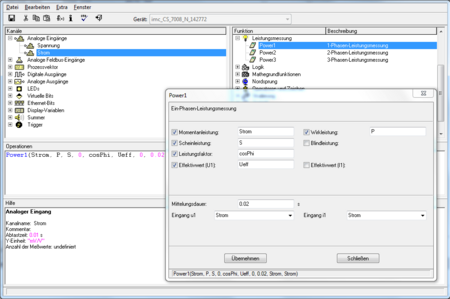

          Leistungsmessung

          • 1-, 2- oder 3-phasige Leistungsmessung
          • Berechnet automatisch Wirkleistung, Scheinleistung, Blindleistung und Leistungsfaktor

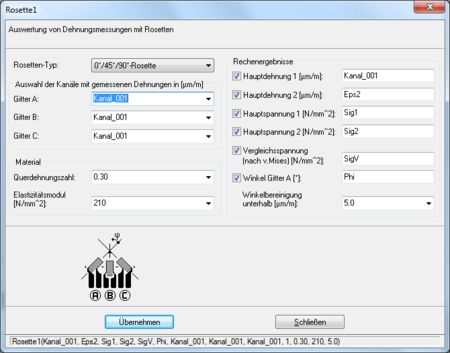

          DMS-Rosettenberechnung

          • Auswertung von Dehnungsmessungen mit Rosetten
          • Detaillierter Assistent für eine komfortable Parametrierung der Funktion
          • Direkte Ausgabe von Hauptspannungen und Hauptdehnungen als Ergebnis-Kanäle

          開閉環控制、即時系統回應

          測量和控制設備間的回饋控制，即時回應僅在毫秒級。無需額外的硬體，imc Online FAMOS結合imc數采系統的數位或類比輸出就可完成。

          Steuern und Überwachen

          • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
          • Steuerkonstrukte zur Prüfablaufsteuerung und zur Kommunikation mit Fremdgeräten
          • Ereignisprotokoll

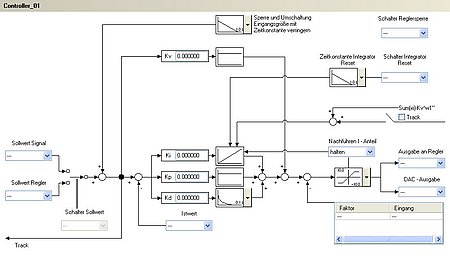

          Reglungsfunktionalität

          Regler

          • PID-Regler
          • 2-Punkt Regler
          • Zustandsregler
          • Beliebige Regelalgorithmen
          • Programmablauf für Sollwertvorgabe

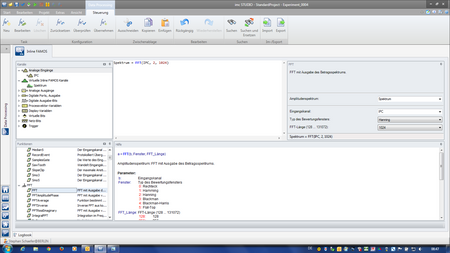

          Online-Filterung und Frequenzanalyse

          Digitale Filter, FFT

          • Inverse oder komplexe FFT
          • Hoch-, Tief-, Bandpass Filter, etc.
          • Akustische Filter wie A-, B-, C-Bewertung

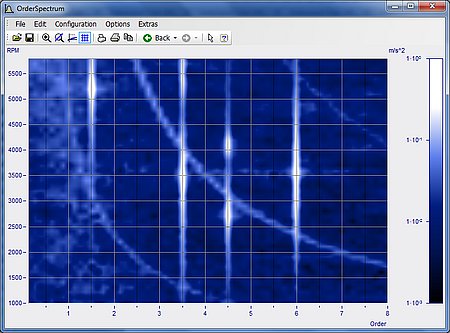

          Ordnungsanalyse

          • Ordnungsspektrum
          • Frequenzlinienbestimmung
          • Drehzahlbestimmung
          • Komplexe Ordnungslinie
          • Nachabtastung
          • u.v.m.

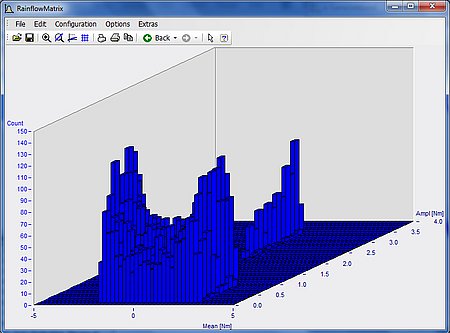

          Online-Klassierung

          • Rainflowverfahren
          • Verweildauerverfahren
          • Klassendurchgangsverfahren
          • Übergangsmatrix
          • Überrollungshistogramm
          • Extremwertannäherung
          • u.v.m
