imc STUDIO Video: 試驗視頻和測量資料的關聯
為了達到視頻和測量資料相關聯的要求,使攝影機運行類似一個測量通道,提供視頻錄製到實驗測試中的無縫整合。
- 視頻和採集資料的時間同步
- 視頻通道類似測量通道的設置
- 觸發及長期測試可能
- 對預事件視頻錄製的預觸發
- 最高可達4個同步視頻通道的採集
- 每個攝像機可獨立記錄和檢測通道
- 可在imc STUDIO面板和imc FAMOS同步重播
如果測量資料關聯視頻,此視頻記錄對應測試路徑或是車輛相關的部件,則新視野將被打開。也同樣可以運用在測試站上特別是一些能夠被監測而無法到達的地方。
依據於運用,多種類型的攝像頭可被使用,不同於解析度,幀速,以及介面—從簡單到高解析度,高速的,一直到特殊的熱成像攝像頭等。
預觸發和同步
為了能夠分析視頻資料和測試資料,同步是關鍵。為了這個目的,視頻資料必須絕對同步於測試資料,能夠精確相關聯。精確度取決於攝像頭的畫面播放速率,例如,同步精度必須達到一個幀。此最大精度可在imc STUDIO Video得到保證。
因此視頻資料可被觸發採集,imc提供了預觸發的配置,可設定記錄和保存視頻資料。
監測通道
依賴於畫面播放速率和格式,視頻資料的容量和傳輸率必須得到保障。10 to 20 Mbyte/s的速度並不是不尋常。所以經常要求嚴格限制採集和存儲視頻資料容量, 特別是相關聯到一個觸發事件上。儘管如此,為了保證整個檔的完整性,也可能減小整個採集過程的視訊訊號的幀及資料傳輸率。
這是“監測通道”特性的一個典型運用案例,這均由imc STUDIO提供所有測量通道以及視頻通道的監測通道。每一個測量通道均有對應的監測通道,其採樣頻率更低等特性。因而原始通道的複製通道將產生,雖然監測通道不能和原始通道在測量範圍等方面設置“類比”配置資訊,但是它可以被配置成完整獨立的觸發屬性(觸發事件,分配觸發開始,停止等),資料存儲,資料取樣速率等。
這樣可用一個單獨的攝像頭去記錄一個多個小時的、慢速和精簡的一個視頻流進程,例如1幀/sec,但與此同時在指定限制的時間內也可觸發一個高解析度(100 幀/sec)的視頻記錄通道。決定時間視窗長度的觸發事件由單獨的測量通道上設定,也可邏輯組合多個通道進行設定。
當然,攝像頭的原始檔案能夠在任意時刻在它們自己機身上即時查看而不要求存儲資料。而且觸發的視頻通道,其攝像頭源像與之前的觸發事件時刻相對應,均是作為目的來顯示。
攝像頭類型和介面介面
視頻攝像頭可用多種類型的。通用連接包含USB, Firewire (IEEE 1394)和乙太網。圖像格式可從極小尺寸 to VGA (640 x 480) 以及SVGA (800 x 600) ,或是更高的Full-HD (1920 x 1080)。典型畫面播放速率能擴展接近於USB類的30幀/sec以及高檔攝像頭130幀/sec或是更高。
意味著完成市場上特殊的運用將有更豐富多樣的選擇。imc STUDIO為了整合的目的,設定了只需簡單選擇攝像頭,其在WINDOWS有標準驅動類型“DirectShow”支援即可。具有這種特性的商業攝像頭均可在imc STUDIO下相容。另外已被測試過的攝像頭類型的參考清單可從所屬區域的imc Hotline獲得。
資料格式
依賴於配備的攝像頭類型及驅動,多種視頻資料格式和壓縮方法可被配置。如 RGB, YUY2, Bayer, MJPEG以及類似的其它格式,不同於壓縮率及解碼格式,例如因數據容量:每一圖元從1到3byte。因此結果資料流程的bit頻寬,記憶體等廣泛要求能夠在電腦硬體上得到滿足。
與此同時,攝像頭驅動允許精微調,如光學參數,包含曝光,明亮度,對比度,飽和度,白平衡以及其它參數。

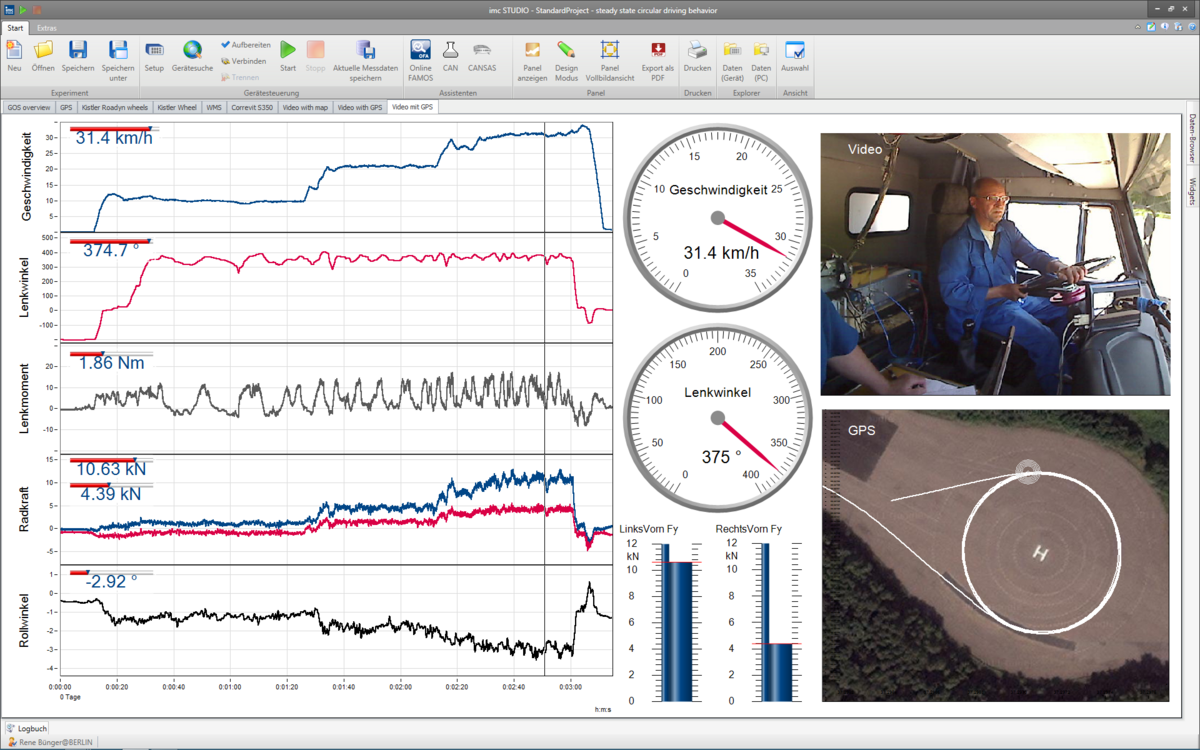

視頻資料在imc STUDIO裡可以整合,並和其它測量資料得到連續的管理。它們可以類似于傳統通道在曲線視窗上顯示,通過浮標連結到其它曲線,實現圖像和測量資料關聯。
當然,視頻資料可以在離線分析軟體imc FAMOS上重播,編輯和關聯。保存其常規格式 “avi”, 可在任何的媒體播放機上重播。
